Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | Selección de SMT y máquina del lugar | Velocidad: | 20000CPH-30000CPH |
---|---|---|---|
Resolución: | 0.05m m | Alimentador: | 14pcs de los alimentadores de 8m m |
Peso: | 1200kg | Fuente de alimentación: | 220V |
Personalizar: | Sí | cámara: | 7 |
Grado de los componentes: | 0-360 grado | Marque la posición de punto: | Posición automática |
Venta de unidades: | Artículo solo | Solo tamaño del paquete : | 230X130X155 cm |
Solo peso bruto: | 1250,0 kilogramos | Tipo de paquete: | paquete de la caja de madera |
Alta luz: | selección del smt y equipo del lugar,máquina del lugar de la selección del smt |
La selección y el lugar reales eléctricos de SMT de las cabezas de la velocidad 6 del alimentador 25000CPH trabajan a máquina el precio para la pequeña máquina del smt del bajo costo de la fábrica del LED

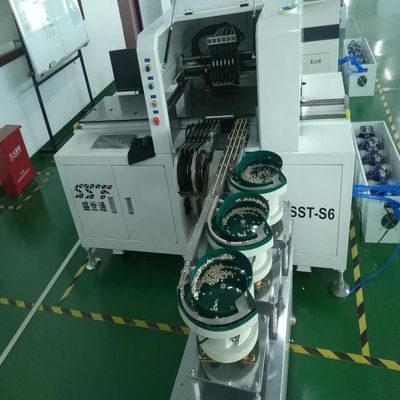

Selección de SMT y máquina del lugar
1, soporte: El soporte 0603 a 7272 puede resolver todas las especificaciones de los componentes de SMD LED. Además de todo el avión planar del LED, otros componentes electrónicos (tales como resistores, los condensadores) y el LED de alta potencia y la lente pueden ser producidos.
2, colocación exacta: el bloque de colocación es la manera más conveniente de colocar el substrato, el origen del contrapunto, colocación exacta (exactitud menos de 0.05m m). Monte el radio de acción de 0-360 grados, la exactitud del ángulo de 0,1 grados. Cada boca de la succión es independiente del ángulo, y seis cámaras del reconocimiento del elemento, además de la lámpara del LED pueden montar el tradicional., lámpara del bulbo, lámpara, lámpara, lámpara del techo, tubo de la barandilla, poder de la impulsión del LED, la serie de cobre de la lámpara y así sucesivamente pueden ser montadas libremente.
3, alta precisión: X, Y, eje de W se equipa del tornillo de la bola de la precisión y el carril de guía, sistemas del eje 6 de Z de la impulsión importada del motor, aumenta la coordinación lisa del movimiento del equipo, reduce ruido anormal, mejora grandemente la exactitud y la velocidad del remiendo.
4, especificaciones de SMT: plataforma 1200X400m m, aplicable al mercado actual de los productos del 99% LED; El tablero del PWB se puede poner a las diversas formas, sin las abrazaderas
5, el sistema visual, la programación en línea del software de la programación visual, que está de cámara de la cámara digital de la alta precisión, allí no es ninguna necesidad de entrar manualmente elementos y coordenadas de colocación; usando la identificación automática de la cámara visual, asegurar la exactitud del soporte.
6, la interfaz es programación en línea del software simple y elegante, funcional y práctico, visual, exhibe todos los coordenadas en el software de la imposición, y ajustar de los coordenadas del punto, para alcanzar el soporte de la alta precisión, sin los coordenadas de entrada manual del elemento, rápidamente y conveniente, simple y claro, combinados con las necesidades reales de muchos fabricantes R del LED y del diseño de D.
7, alimentador de YAMAHA: configuración del equipo 30pcs los 8MM YAMAHA Feida (también opcional con Fuji Feida eléctrico), vida de servicio larga, alta estabilidad, velocidad rápida.
Parámetros técnicos:
Modelo de máquina |
Alimentador eléctrico de WANBO SST-S6 |
El área más grande de la placa de circuito |
1200×4000m m |
Gama móvil máxima |
X eje 1200m m, eje 400m m de Y |
Gama móvil máxima del eje de Z |
12m m |
Velocidad típica del remiendo |
20000cph-30000cph |
La teoría de la velocidad máxima del remiendo |
30000cph |
exactitud del positionaI |
±0.05mm |
Manera de la ubicación |
Marque la cámara del punto + colocación visual de la cámara |
Los componentes pueden ser puestos |
0603 arriba a 7272 resistores y condensadores, y toda clase de 0603 y de 3528, 5050, 5630, 5730, colocación de la reunión del microprocesador del BORRACHÍN de la COMPENSACIÓN, y compatible con toda clase de componets de alta potencia del microprocesador SMD, colocación de la lente del LED |
Método de Programm |
Programación gráfica del ordenador + colocación visual de la cámara |
Alimentador aplicable |
8m m, 12m m, 16m m y 24 tipos alimentador de la correa, o placa de la vibración |
Número de alimentador |
El estándar colocó los alimentadores 14pcs de 8m m o 12m m |
boca de la colocación |
6 bocas |
bocas |
Boca 504, 505 y 506 de JUKI |
Producto |
Tubo fluorescente del LED, correa de la luz suave, impulsión de poder, tubo de la barandilla, módulo, exhibición y otros usos del LED |
sistema operativo |
WINDOWS XP, TRIUNFO 7 |
presión negativa |
Una fuente de aire externa 0.55MPA |
Poder y tarifa |
220V, 50Hz, 1.2KW |
Peso |
1200Kg |
Dimensión |
2000M M (L)*1050MM (W)*1400MM (H) |
Características principales del producto:
1. La plataforma UTILIZA el motor servo japonés de panasonic, órbita importada, asegura la precisión de la estabilidad y de control de la plataforma móvil.
2. El X, eje de Y adopta la impulsión serva de panasonic, con la guía linear importada, asegura el remiendo de la alta precisión, velocidad, la estabilidad de primera clase.
3. el trabajo de alta velocidad de la abertura del poste de 4 sistemas al mismo tiempo, mejora grandemente el funcionamiento del equipo. Bajo cabeza de la succión adopte el carril de guía importado, la alta precisión y la durabilidad larga.
4. fácil entender manera de programación gráfica, mejore grandemente la conveniencia de la operación, auxiliar visual automático que coloca la colocación, exacto, conveniente.
5. La selección de una variedad de batcher, puede satisfacer el requisito de diversos componentes de empaquetado del LED de SMT.
6. controlado por el ordenador de control industrial + regulador especial independiente, estabilidad de sistema, operación simple, fácil aprender.
7. el software potente, los coordenadas programados usando la exhibición numérica y gráfica, la corrección coordinada y el cambio es convenientes, el proceso de producción del progreso del remiendo de la exhibición gráfica y los componentes, subsidio son convenientes.
8. El software UTILIZA el sistema de base de datos, diversos tipos de programación del PWB se puede almacenar, la llamada conveniente, una programación de nuevos productos, pidiendo vida.
9. La plataforma, el eje de Y, el eje de X puede estar manualmente se mueve, ajuste de la velocidad de la libre circulación, realiza que el punto arbitrario puede llegar manualmente, programación conveniente.
10. el sistema de detección importado de presión negativa, a la detección exacta de material de la absorción, previene con eficacia la salida del material, extractor.
11. Un generador de la presión negativa con el accesorio, vida de servicio de poco ruido, larga, constante de la presión del vacío.
12. La configuración estándar: 1 sistema del ordenador de control industrial, abriendo a cuatro grupos, boca 12 de la succión;
13. Opcional: matchs afuera a 8 milímetros, a 12 milímetros, a 16 milímetros y a 24 alimentadores del yamaha del milímetro; Compresor de aire.
Co de alta tecnología Ltd de Shenzhen Wanbo se está especializando en máquina de la máquina de vinculación de la ETIQUETA de la fabricación, de vinculación de ACF, máquina de la reparación del laser de la pantalla LCD, estación que suelda, las extremidades que sueldan, multímetro digital, fuente de corriente continua ajustable, carga electrónica programada, metro del voltaje residual, osciloscopio, lámpara más mafnifier, máquina del smt, máquina de la selección y del lugar, horno del flujo, goma de la soldadura, miscroscope, limpiador ultrasónico, soldadora ultrasónica, planta de fabricación, las empaquetadoras etc. del microprocesador del LED. Tenemos el equipo del R&D basado en Shenzhen. Nuestra meta es construir el mundo perfecto.
1. ¿Puede usted hacer al OEM?
Sí. También puede ser modificado para requisitos particulares según los requisitos específicos del cliente.
2. ¿Si 110V está disponible?
Sí. 110V y 220V se pueden cambiar arbitrariamente.
3. ¿Qué clase de enchufe su producto equipa?
Americano o australiano o enchufe europeo o BRITÁNICO u otros tipos de enchufe.
