Datos del producto:
Pago y Envío Términos:
|
Tipo: | soldadura del flujo | Uso: | El soldar del PWB |
---|---|---|---|
tensión: | AC380V 50-60Hz | Peso: | 1600kg |
Dimensiones: | 4400*900*1450m m | Ciclo de trabajo nominal: | 90% |
Capacidad clasificada: | 7kw | Actual: | 20-50A |
Método de calefacción: | aire caliente | Anchura del PWB: | 400m m máximos |
Rango de temperatura: | Temperatura ambiente ~ 300 | Aplicación: | SMT LED que empaqueta la soldadura del PWB |
Zonas de la calefacción: | encima de 8 abajo 8 zonas | Función: | Goma de la soldadura de la soldadura |
Longitud de la zona de la calefacción: | 3100m m | Garantía: | 1 año |
color: | blanco | Tamaño: | 4400* 900*1450m m |
Servicio post-venta proporcionado: | Dirige disponible para mantener la maquinaria en ultramar | Venta de unidades: | Artículo solo |
Solo tamaño del paquete : | 460X110X165 cm | Solo peso bruto: | 1800,0 kilogramos |
Tipo de paquete: | paquete de la caja de madera | ||
Alta luz: | Horno del flujo de la soldadura,Máquina de soldadura por reflujo |

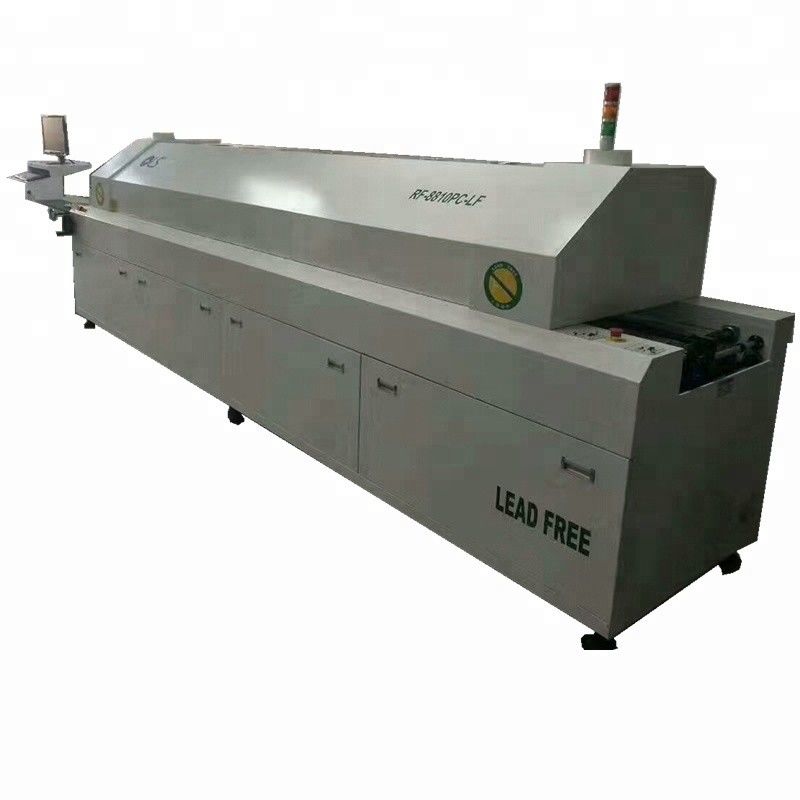

Línea horno 8810PC de SMT el soldar de flujo de la zona del control 8 de la PC
Nombre de producto: Horno de gran tamaño 8810PC el soldar de flujo de 8 zonas
Modelo: 8810PC
Características de producto:
1. Todas las zonas de temperatura son heated hacia arriba y hacia abajo por separado; circulación independiente del aire caliente, control de la temperatura independiente, exactitud del control de la temperatura de cada ± 1 °C. de la zona de temperatura.
2. estructura modular de la calefacción, previniendo con eficacia la influencia de la circulación de aire en la gama de temperaturas, asegurando la calefacción uniforme de componentes, desviación lateral 3. <>
de la temperatura. El cuerpo superior del horno es abierto por la elevación neumática, que es segura y confiable para la limpieza fácil del horno.
4. tipo duradero especial fuente del alambre de la calefacción del níquel-níquel de calor, con suficiente poder y la calefacción rápida, de la temperatura ambiente a la temperatura constante menos de 20 minutos.
5. Adopta la impulsión directa de alta velocidad importada del motor de aire para realizar el ciclo termal, la vibración de poco ruido, baja y la alta eficacia de ciclo termal.
6. adopte el control superior y más bajo industrial del producto del control del PLC de máquina, con estabilidad de primera clase.
7. Tiene un sistema de transmisión síncrona doble para la correa de la cadena y de la malla del carril y un sistema lubricante.
8. El carril de guía se hace de la aleación de aluminio de alta calidad especial con alta dureza y la deformación de alta resistencia, pequeña y la alta precisión.
9. Con la función de la protección del interruptor del retraso para prevenir la deformación de las piezas de la transmisión debido al enfriamiento desigual.
10. Tiene función de la protección del poder-apagado para asegurar la salida normal del tablero del PWB después de apagón sin daño.
11. Con el sistema de frenos excesivo del sonido de la temperatura y de la alarma y de la emergencia de la luz.
12. Interfaz de la operación del MMI del chino simplificado y tradicional y control del software de la inteligencia artificial, facilitando grandemente el uso del usuario
13. Termine la curva en línea de la prueba de la temperatura y las funciones del análisis, del almacenamiento, de memoria y de impresión.
14. Módulo dedicado de la adquisición de la temperatura con la alta precisión y la velocidad rápida, con la remuneración del empalme frío.
15. Diseño doble de la zona de enfriamiento para soldar de proceso sin plomo.
16. Con la función sincronizada del cierre automático.
17. Unidad de la recuperación del flujo, ningún diseño del filtro, extendiendo con eficacia el ciclo de limpieza del horno.
Parámetros del producto:
utilice el tipo de la goma de la soldadura |
Soldadura sin plomo/soldadura ordinaria |
Conveniente para los tipos de elemento |
BGA, CSP, escogen/el panel del doble, etc |
Superficie de caldeo |
la parte superior y traga 8 zonas de calefacción, y 2 zonas de enfriamiento |
Longitud de la zona de la calefacción |
3100 milímetros |
modo del control de la temperatura |
Control de la PC + del PLC |
Precisión del control de la temperatura |
+/- 1 ℃ |
La gama del control de la temperatura |
temperatura ambiente al ℃ 350 |
Desviación transversal de la temperatura del PWB |
<> |
El tiempo de calentamiento |
Minuto aproximadamente 20 |
transmisión del transporte |
transmisión de cadena de la red |
Guía de cadena la amplia gama |
de 20 a 300 milímetro |
Anchura de la correa de la red |
400 milímetros |
La velocidad de la transmisión |
25 ~ 2000mm/min |
Dirección del transporte del PWB |
(derecha a izquierda) opcional de izquierda a derecha |
fuente de alimentación |
3 fases, 380 v, 50 herzios |
Comience el poder |
32 kilovatios |
Poder normal del trabajo |
7 kilovatios |
manera del viento del transporte |
Todo el aire caliente |
Peso neto |
1600 kilogramos |
El tamaño de la máquina |
L4400*H1450*W900mm |
Horno soldeing del flujo de 3 zonas
Parámetros del producto
Número de la superficie de caldeo 3
Longitud 1000m m de la zona de la calefacción
Aire caliente del modo de la calefacción
Zona de enfriamiento número 1
Anchura máxima 300m m del PWB
El modo de transporte izquierdo y derecho (opcionales izquierda-derecha)
Altura 880 + 20m m de la correa
Red del modo de transmisión
Velocidad 0-2000mm/min de la banda transportadora
Accione 3 la línea fase 380V de 5 o monofásico 50/60Hz 220V
Poder normal 4Kw
Consumo de energía de trabajo Approx1.5Kw
Máquina el soldar de flujo de 6 zonas
Horno el soldar de flujo de 8 zonas
Modelo del producto: RF-835LS
Características de producto:
Sistema de calefacción avanzado único de la longevidad
1. El sistema de calefacción con eficacia alta y el ahorro de la energía del níquel de Suecia 110 v que mueve de un tirón el tubo de calor del pelo, longitud de onda 4 del pico del poder de radiación um, coopera con el reflector curvado, alta eficacia termal, subida rápida de la temperatura, estructura de sistema forzada especial de la circulación del aire caliente, hace el PWB y los componentes calentados uniformemente, eliminan totalmente el “efecto de sombra”.
2. Adopta la retransmisión de estado sólido Taiwán yangming la salida actual grande, caja fuerte, confiable, combinada con el regulador de temperatura del control borroso, ha estado supervisando el cambio del valor de la temperatura ambiente y del calor, con el aparato de la calefacción mínimo del control del pulso, respuesta rápida, garantía +/- 1 ℃, error de máquina de la precisión del control de la temperatura dentro del ℃ del más/menos 2, la distribución de la temperatura dentro de la dirección de la longitud de la distribución de la temperatura en los estándares de IPC.
3. El control de la temperatura adopta al regulador computacional inteligente importado del control borroso y de la precisión del PID, con la operación inteligente del PID, el poder calorífico del control automático, el overshoot borroso del aumento de la función de control y la respuesta de inhibición del función y rápida a la función externa del cambio del calor, la respuesta de la velocidad más rápida al cambio del calor externo y la temperatura con el control interno para asegurar más equilibrado.
4. Diseño del módulo de los tubos de calor, mantenimiento conveniente y el desmontar.
5. El motor de alta temperatura y de alta velocidad adopta Taiwán tres, viento suavemente, poca vibración, de poco ruido.
6. El horno puede estar abierto total, es ventajoso para la cámara de una estufa o de un horno limpio.
7. Con la alarma estupenda del malo, de la temperatura, de la diagnosis de falta, del sonido y de la luz
8. El poder, calienta para arriba rápidamente, de temperatura ambiente a la temperatura constante de cerca de 15 minutos.
9. El radiador especial de SSR, eficacia del radiador se mejora, prolonga grandemente su vida de servicio con eficacia
10. Usando el sistema de protección de alta temperatura, el horno se hace de los materiales especiales convenientes para la soldadura sin plomo, área de la soldadura equipada del sistema de la recuperación del flujo de la resina, protege el ambiente.
Sistema de transmisión confiable y estable
1. El sistema de impulsión variable stepless del motor de la velocidad de Taiwán STK, línea eléctrica regulador stepless de correa de la velocidad de la velocidad, coopera 1:15 0 reductores de la turbina de STK, buen funcionamiento, la velocidad es 200-1800 - ajustable stepless de mm/min, y tiene la velocidad linear digital exacta de las instrucciones.
2. Adopte la estructura independiente de la rueda y la ayuda plana, forma un conjunto completo de correa de la malla del acero inoxidable, buen funcionamiento, precisión de la velocidad puede estar hasta + 20 mm/min.
Palabra especial de la correa b de la malla del acero inoxidable, desgaste durable - resistente. Utilice durante mucho tiempo la variante no fácilmente.
Parámetros del producto:
Número de la superficie de caldeo, 8/8
Longitud de la zona de la calefacción, 2800 milímetros
Modo de la calefacción, aire caliente lleno
Número de la zona de enfriamiento, 2
Anchura máxima del PWB, 350 milímetros
Dirección del transporte, de izquierda a derecha (o derecha a izquierda)
La altura de la banda transportadora, 880±20m m
Modo de transmisión, transmisión de la red
Velocidad de la banda transportadora, 0-1500mm/min
fuente de alimentación, 380v 5 línea fase de 3 50/60 herzios
Comience el poder, 28kw
Poder normal del trabajo, 6 kilovatios
Tiempo de calentamiento, cerca de 15 minutos
Gama del control de la temperatura, en la temperatura ambiente al ℃ 400
Modo del control de la temperatura, control del metro de la temperatura
Precisión del control de la temperatura, ±1℃
Desviación de la temperatura del PWB, ±2℃
Alarma anormal, anomalías de la temperatura
Tamaño del aspecto (longitud * anchura * altura), 4000 * 710 * 710m m
Peso de la máquina, 550 kilogramos
Zona grande del carril de guía de la máquina el soldar de flujo 8 con control de la PC
