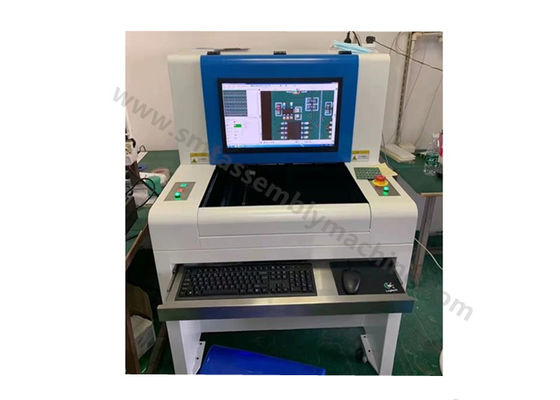

Nombre del producto: | equipo de prueba AOI | Modelo: | SZ-X1 |
---|---|---|---|
cámara: | cámara inteligente digital A todo color | Rango de espesor: | 0,6 ~ 5,0 mm |
Peso máximo máximo de PCBA: | 3,1 kg aproximadamente | Condición: | Nuevo |
Alta luz: | Máquina de montaje SMT de inspección AOI,Máquina de montaje SMT de prueba AOI,Dispositivo de montaje en superficie Panasonic |
Parches SMT y equipo de inspección
importación CAD
CAD es importado automáticamente por software de nivel superior
Después de importar los datos CAD, haga clic en Restablecer campos para restablecer los nombres de cada campo
1) Ubicación del componente: el nombre de la ubicación del componente del componente estándar en el sistema de coordenadas real.
2) X: La abscisa del componente estándar en el sistema de coordenadas mecánicas.Máquina de recogida y colocación SMT
3) Y: La ordenada del componente estándar en el sistema de coordenadas mecánicas.
4) Ángulo: El ángulo del componente estándar en el sistema de coordenadas mecánicas.
5) Número de pieza: correspondiente al estándar de número de pieza en la fábrica, un parámetro importante del enlace automático de componentes.
6) Longitud: Longitud del componente.
7) Ancho: Ancho del componente.
Después de configurar los nombres de campo de la columna de datos CAD, seleccione "Siguiente" para convertir los datos de acuerdo con la situación real.
(Generalmente, el valor predeterminado es suficiente)Máquina de inspección AOI
A continuación, seleccione Siguiente para que aparezca la imagen de la imagen del componente.
Descripción del área de la imagen: la imagen de arriba es una representación de la duplicación de componentes, a través de este diagrama, en comparación con la imagen del componente real, los datos CAD y los datos del componente de datos corresponden.
Barra de herramientas:
1) Girar 90 grados en el sentido de las agujas del reloj: la imagen reflejada se gira 90 grados en el sentido de las agujas del reloj.
2) Girar 90 grados en sentido contrario a las agujas del reloj: la imagen reflejada se gira 90 grados en sentido contrario a las agujas del reloj.
3) Girar 180 grados: la imagen reflejada se gira 180 grados en el sentido de las agujas del reloj.
4) Duplicación horizontal: duplicación de la imagen duplicación horizontal de la imagen.
5) Reflejo vertical: una imagen reflejada verticalmente de la imagen reflejada.
6) Paso anterior: Vuelve al paso anterior.Máquina de ensamblaje SMT
7) Finalizar: después de ajustar la imagen de la imagen del componente, cargue los datos CAD en el programa.
8) Vinculación automática según estándares comunes: cuando se selecciona, los datos se vincularán automáticamente a los datos estándar del diagrama estándar común.
[Nota] Para placas de circuito impreso más grandes, las posiciones de coordenadas de todos los componentes se pueden alinear mediante dos componentes que están muy separados (en diagonal) al hacerlo:
Haga clic en [Bloquear] (el nombre del botón cambia a [Establecer punto de identificación]), alinee el centro de los "diez" en el diagrama FOV con el centro del componente, luego haga clic en [Establecer punto de identificación] en la ventana de importación de CAD y luego establezca otro punto de identificación en diagonal de la misma manera.Después de este paso, no es necesario utilizar [compensación global] para que la posición del componente sea precisa.
Cambie a la ventana de miniaturas cuando se complete la importación de CAD:
Parámetro de función
Especificaciones del producto SZ-X1 | ||
Elementos de prueba |
Modo de programación | Importación automática de datos CAD para la biblioteca de componentes |
Después de reflujo fuenace |
Componente: piezas incorrectas, piezas faltantes, polaridad, desviación, monumento, inversión, daño, flexión de lc, materia doreign, etc. Juntas de soldadura: menos estaño, más estaño, agujero de estaño, puente, revestimiento de estaño, estaño falso, perla de estaño, etc. |
|
Prueba de paet mínimo | En cuanto a la resolución, la medida mínima es 03015 (01005) chip y 0,3 pitch IC | |
Después de la soldadura por ola |
Menos estaño, más estaño, agujero de estaño, estaño falso, puente, paquete de estaño, beda de estaño, etc. |
