Datos del producto:
Pago y Envío Términos:
|

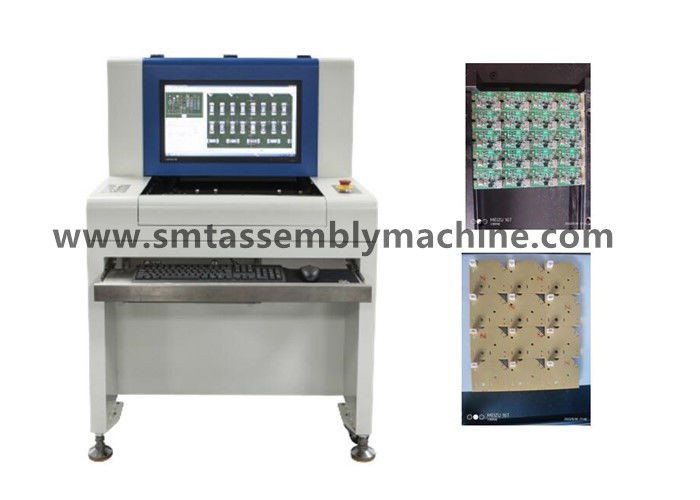

Nombre de producto: | equipo de prueba AOI | Modelo: | SZ-X1 |
---|---|---|---|
Dimensión: | 1070*900*1310mm | Poder: | <1.5Kw |
Peso: | 400KG | Garantía: | Garantía de un año u horas 1w |
Wanbo de alta tecnología es fabricante de equipamiento electrónico profesional que integra el R&D, la producción y ventas, produciendo el equipo de prueba de AOI, las estaciones de conexión, cargamento automático y las máquinas descargando, las apiladoras, las máquinas de la esquina y el otro equipo; El almacén tiene Panasonic de segunda mano, Yamaha, JUKI, Samsung, impresoras de segunda mano, ayuda de segunda mano el soldar de flujo.
Con los principios de sinceridad, de simplicidad, de pragmatismo y de modestia, adhiriéndose a la manera práctica, usando productos como el medio, y adoptando la nueva forma de crear servicios del IP como la guía, proveemos de clientes las soluciones para realizar el valor social de la compañía y del equipo.
Parámetro de la función
Especificación de producto SZ-X1 | ||
Artículos de la prueba |
Modo de programación | Impor t de los datos del cad automáticamente para el componente y librar |
Después de fuenace del reflujo |
Componente: Ts incorrectos del par, ts perdidos del par, polaridad, desviación, monumento, revocación, daño, doblez del lc, materia del doreign, etc Juntas de la soldadura: menos lata, más lata, agujero de la lata, tendiendo un puente sobre, esta6ado, lata falsa, gota de la lata, etc |
|
Prueba mínima del paet | Theoigh la resolución el measuradle mínimo es 03015(01005) chip&0.3 la echada IC | |
Después de soldar de la onda |
Menos la lata, más lata, agujero de la lata, la lata falsa, el puente, el psckage de la lata, el beda de la lata, el etc |
Los componentes y el depuración de QFP son constantes con el registro de la COMPENSACIÓN y el depuración, refiere por favor a “< Basic="" detection="" items="" for="" wave="" soldering="">COMPENSACIÓN” en el registro y el depuración.
La inspección de las piezas de la INMERSIÓN, incluyendo el cojín que coloca, detección del perno, detección baja de la lata, detección del pie y detección de la porosidad, detecta principalmente problemas del perno, de la soldadura, del pie y de la porosidad. Su boletín de inscripción es como sigue:
La figura arriba muestra el boletín de inscripción del pedazo de la INMERSIÓN, que es descrito más abajo:
Tipo componente | Artículo de la detección | Descripción |
Pedazos de la INMERSIÓN | Menos lata | La función del chasis es detectar la calidad de las piezas de la INMERSIÓN. Su registro y depuración se describen en |
Elimine errores de los falsos positivos en eliminan errores de la ventana.
Identifique los cambios: Después de eliminar errores un componente, haga clic este botón para poner al día el estándar.
Substituya: Después de eliminar errores un componente, haga clic este botón para substituir el estándar.
Cierre: Cierra la ventana de la eliminación de errores
Después de que el depuración sea completo, el comienzo que prueba después del ajuste del modo se cambia a la prueba normal. Los datos de prueba surgirán en el interfaz de visión:
Tecla de método abreviado:
Ctrl: Prensa “Ctrl” cuando hay más datos a saltar a los datos siguientes.
cambio: Devoluciones a los datos anteriores.
Barra espaciadora: Salto a los datos allegro siguientes.
Teclado numérico: Corresponde a la lista de la confirmación del NG.
Área A: Pruebe el diagrama entero del PWB, y el centro de la cruz es la posición del NG.
Zona B: Ubicación del elemento del NG.
Zona C: Estándares componentes.
Área D: Diagrama del resultado de la prueba.
Zona E: Resultados de la prueba, un allegro y una línea de resultados.
Área de G: El NG confirma el atajo.
Área de F: Valor devuelto del resultado del NG.
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
