AOI SZ-X3 detecta la conexión de la lata entre los pernos componentes de PCBA detrás del horno
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | equipo de prueba AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Cámara: | Cámara a todo color |
| Prueba mínima de la parte: | 01005chip el 10µm | Compruebe la salida del resultado: | LCD 22 pulgadas |

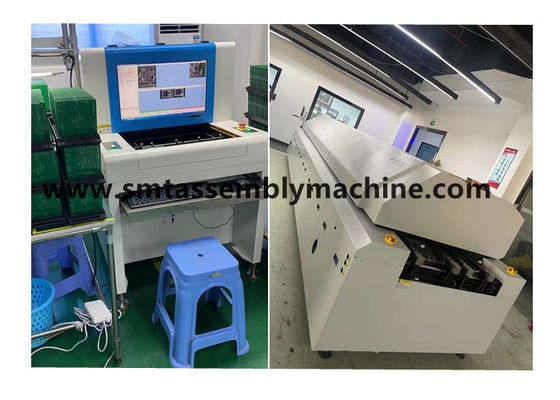

AOI SZ-X3 detecta la conexión de la lata entre los pernos componentes de PCBA detrás del horno
AOI SZ-X1 detecta cortocircuito componente de PCBA después de horno que suelda de la onda
Inspección off-line Suppor t del aoi remoto después del entrenamiento vice y en línea del ser de las ventas
Equipo de prueba superficial del soporte AOI de la máquina de la tecnología del soporte, tablero de prueba de PCBA
La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Línea máquina y máquina en línea de la separación del equipo.
Modelos off-line: Productos del remiendo de la detección X1, productos enchufables de la detección X3;
Modelos en línea: Productos del remiendo de la detección de la foto de la cámara X5, productos enchufables de la detección de la foto de la cámara X6.

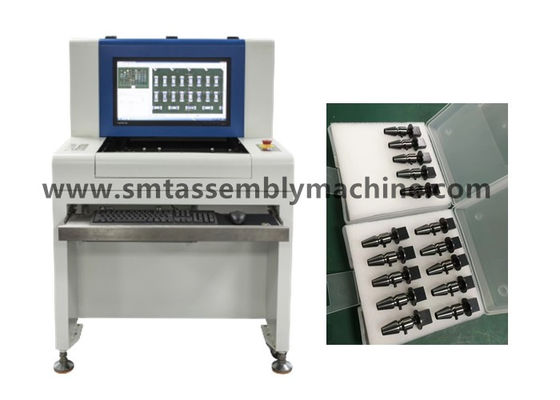

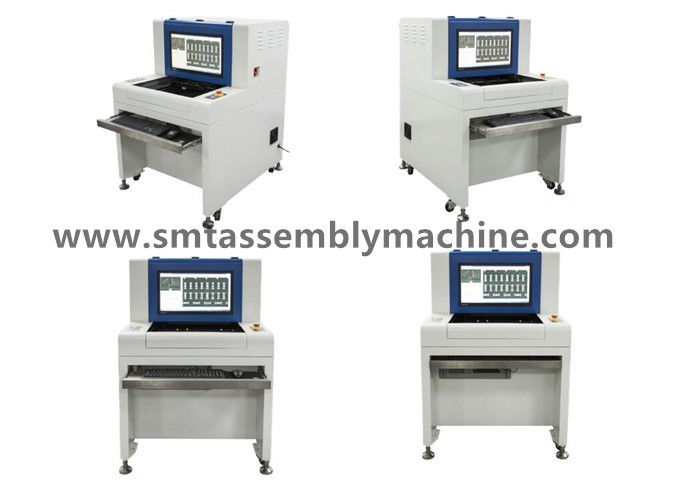

Introducción de productos off-linede SZ-X1/X3 AOI
1. Principio de AOI: utilice los principios y la tecnología ópticos modernos de la cámara digital para tirar el objeto detectado en tiempo real, para analizar y para procesar la imagen capturada a través del ordenador y el software especial, y genere automáticamente los resultados de la detección.
2. Función de AOI: Tarifa eficaz de la detección de AOI: más el de 99% (tarifa manual de la detección: el cerca de 70%);
Reduzca de trabajo: 2-4 personas/cadenas de producción, alta eficacia de la detección;
Con la función del proceso estadístico, los defectos de proceso se pueden contar exactamente y pueden ser controlados con eficacia;
La estabilidad es mucho más alta que el del uso de trabajo, a largo plazo, el coste completo puede ser reducido perceptiblemente;
Puede aumentar la fuerza completa de la compañía y mejorar con eficacia la competitividad total de la compañía.
3. Ventajas de AOI:
1) Artículos de Inspectable:
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: velocidad de la detección de 40.70m m X30.90mm< 270ms=""> Estándar: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> Opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Detecte el tipo de la cobertura | Compensación, menos lata, cortocircuito, contaminación, piezas que faltan, posición oblicua, monumento de la situación, lado que se coloca, el mover de un tirón, piezas incorrectas, daño, altura flotante, polaridad, el soldar virtual, soldadura vacía, derramamiento del pegamento, agujero de la lata, perno no hacia fuera, etc |
| Características especiales | Los programas múltiples corren al mismo tiempo, apoyan programa automático de memoria; piezas de rotación 0-359° (en 1°) |
| Prueba mínima de la parte | el 10µm: 01005chip y 0.3pitch IC |
| Proceso estadístico y regulación de proceso | Los datos de prueba de registro en el proceso y realizar estadísticas y análisis, cualquier área pueden ver la situación de la producción y análisis de la calidad, y salida Excel, Txt y otros formatos de archivo |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
