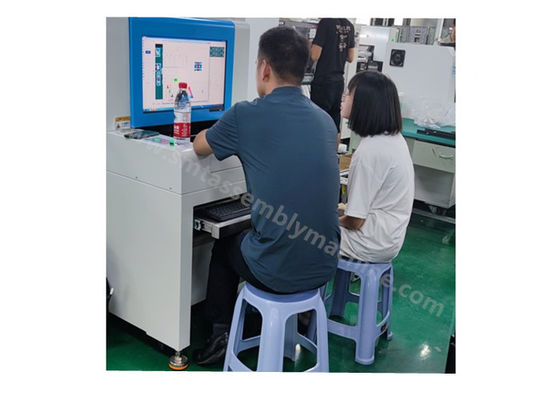

SZ-X3 AOI Inspection Machine detecta soldar virtual de IC del microprocesador 0.3pitch
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | equipo de prueba AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | PCBA después de soldar de la onda |
| Método de detección: | modelado estadístico | Cobertura de la detección: | piezas que faltan sesgados |
SZ-X3 AOI Inspection Machine detecta soldar virtual de IC del microprocesador 0.3pitch
AOI Inspection Machine SZ-X3 detecta soldar virtual del elemento 01005 del microprocesador
AOI Inspection Machine SZ-X3 es que falta y sesgada después de soldar de la onda
La importación de los datos de la función cad del software de AOI SZ-X3 hace la programación conveniente
AOI SZ-X3 tiene una fuente de luz coaxial de RRGB LED con un índice directo del paso del 99%
AOI SZ-X1 detecta cortocircuito componente de PCBA después de horno que suelda de la onda
Inspección off-line Suppor t del aoi remoto después del entrenamiento vice y en línea del ser de las ventas
Equipo de prueba superficial del soporte AOI de la máquina de la tecnología del soporte, tablero de prueba de PCBA
Shenzhen Wanbo Co. de alta tecnología, Ltd. es fabricante de equipamiento electrónico profesional que integra el R&D, la producción y ventas.
1. producción: Equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar de flujo, la plataforma de la conexión, el cargamento automático y equipo la máquina de la descarga, la apiladora, la máquina de la esquina y el otro;
2. El almacén tiene equipo de segunda mano: Máquina de la colocación de Panasonic, máquina de la colocación de Yamaha, máquina de la colocación de JUKI, máquina de la colocación de Samsung, máquina nacional de la colocación del EZ-vínculo, máquina nacional de la colocación de la máquina de la plataforma,
3. impresora, equipo que suelda de flujo y otro favorable; El almacén tiene accesorios: los motores, tableros, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
Diseño científico de la fuente de luz
1. diodos electroluminosos de Philips
2. La tecnología de proceso total para asegurar la exactitud del ángulo de la iluminación de la fuente de luz
3. detección estricta del brillo
4. prueba de envejecimiento estricta, garantizada vida de servicio de 50.000 horas
5. uso científico del principio de luz tricolor, de modo que el componente pueda presentar diversos colores del cuerpo y de la soldadura a diversos ángulos para alcanzar propósitos exactos de la detección.
Artículos de Inspectable: Enchufe de la INMERSIÓN después de soldar de la onda: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
