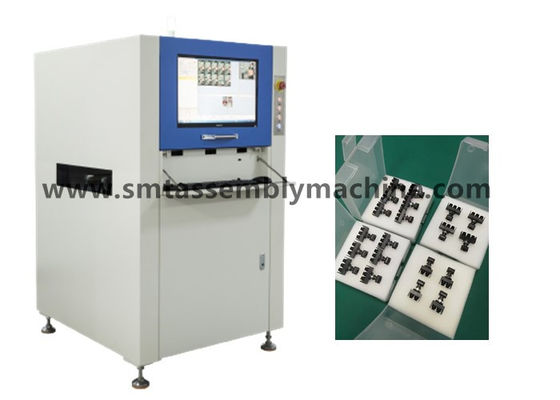

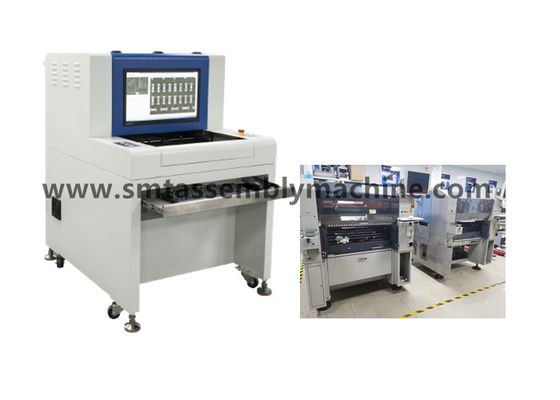

Selección off-line del cojín de SZ-X3 Vision AOI Inspection Machine Car Charging y equipo del lugar
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Detecte el tablero de los auriculares bluetooth |
| Método de detección: | biblioteca estándar componente Uno mismo-construida | Cobertura de la detección: | Menos la lata, cortocircuito, contaminación |
| Alta luz: | Cojín de carga AOI Inspection Machine del coche,Selección y lugar AOI Inspection Machine,Máquina off-line del aoi para el PWB |
||
Selección del cojín de AOI SZ-X3 Vision del coche off-line de la inspección y equipo de carga Yamaha YS20 del lugar
El equipo JUKI2050 AOI off-line SZ-X3 de la selección y del lugar detecta la placa de carga
Tablero Yamaha YS20 del hervidor de arroz PCBA de la inspección de AOI Inspection Machine SZ-X3
Máquina de Yamaha YS10 SMT después de que AOI SZ-X3 detecte la tira del poder del cargador del teléfono móvil
Yamaha YS24 llevó la selección y la visión de la máquina AOI SZ-X3 del lugar detecta el tablero del teclado
Tablero off-line del auricular del bluetooth de la detección de la máquina AOI SZ-X3 de Yamaha YS12 SMT
Selección automática de SMT y tablero componente del ratón de la detección de la máquina AOI SZ-X3 del lugar
Selección de JUKI y material del detector AOI SZ-X3 de la máquina del smd del lugar en el carril de plata
AOI Inspection Machine SZ-X3 detecta la soldadura positiva y negativa de la polaridad
La línea de la INMERSIÓN consiste en las máquinas enchufables agita el equipo principal etc de AOI que suelda
Tamaño off-line Max430×330mm del PWB del control de máquina de la INMERSIÓN enchufable AOI SZ-X3 de la producción
La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Línea máquina y máquina en línea de la separación del equipo.
Modelos off-line: Productos del remiendo de la detección X1, productos enchufables de la detección X3;
Modelos en línea: Productos del remiendo de la detección de la foto de la cámara X5, productos enchufables de la detección de la foto de la cámara X6.
El equipo JUKI2050 AOI off-line SZ-X3 de la selección y del lugar detecta la placa de carga
Función de AOI: Tarifa eficaz de la detección de AOI: encima el 99% (tarifa manual de la detección: el cerca de 70%);
Reduzca de trabajo: 2-4 personas por la cadena de producción, alta eficacia de la detección;
Con la función del proceso estadístico, los defectos de proceso pueden ser contados exactamente y ser controlados con eficacia;
La estabilidad es mucho más alta que trabajo manual, y el uso a largo plazo puede reducir perceptiblemente el coste total;
Puede aumentar la fuerza completa de la compañía y aumentar con eficacia su competitividad total.
Historia de los productos de la máquina de la colocación de YAMAHA
1984: La división de YAMAHA IM (maquinaria inteligente) desarrolla con éxito la “máquina de la colocación” y el comienzo que la vende en Japón
1987: Los YM4600S, los YM6000S, y los YM6000T fueron exhibidos en NEPCON JAPÓN, Japón, y el YM1000D fue en venta
1988: EL OEM “PHILIPS” DE LA MÁQUINA DE LA COLOCACIÓN DE YAMA COMIENZA VENTAS DE ULTRAMAR
1989: Tecnología visual de la alineación - YM3000V va en venta
1990: La serie híper - YM66S, YM84S, YM100VP - fue en venta
1993: El YV112, un dispositivo lleno-visual del reconocimiento, fue en venta
1994: El YVL80 va en venta
1995: El YV120 va en venta
1995: El YV112II va en venta
1995: YV100, YVL88, YV86D, YV100D van en venta
1997: Dispositivos completos del reconocimiento visual - YV100II, YVL88II, YV64, YV112III y YV64D van en venta
1997: Producción acumulativa de 5.000" máquinas superficiales del soporte de Yamaha”
1998: Producción acumulativa de 2.000" máquinas superficiales del soporte de PHILIPS”
1999: Las máquinas de alta velocidad modulares – YV100X, YV88X, YV100XT y HSDX – van en venta
2000: Yamaha IM adquiere Tenyru, Japón, un fabricante famoso de la máquina de la colocación del microprocesador en Japón, y restablece a una nueva compañía, yo pulsa, Japón
2000: Máquina de alta velocidad modular - YV180X y “impresora de alta velocidad de la precisión” - YVP - comenzó ventas
2001: Producción acumulativa de 10.000 máquinas superficiales del soporte
2001: Las máquinas de alta velocidad modulares, YV100Xg, YV88Xg, YV100XTg, YV180Xg y HSDXg van en venta
2002: Los miniordenadores modulares – TRES M “YT16” y “impresora de alta velocidad de la precisión sin plomo” – YVP-Xg van en venta
2003: Placer híbrido, equipo híbrido de la colocación SEMI y de SMT - el cubo va en venta
2004: La máquina modular YG200 de la ultra-alto-velocidad va en venta
2004: Dispensador modular de la ultra-alto-velocidad - YGD va en la venta 2005: “Máquina de alta velocidad modular” - YG100 va en venta
2005: AOI-YGI modular va en venta
2005: La máquina multifuncional de la ultra-alto-precisión modular – YG88 va en venta
2007: La máquina modular de la colocación de la ultra-alto-velocidad – YG300 va en venta
2008: La máquina de alta velocidad modular de la colocación – YG12 va en venta
2009: La máquina multifuncional de alta precisión modular – YG12F va en venta
2009: La máquina modular de la colocación de la ultra-alto-velocidad – YS24 y YS24X va en venta
2012: Se lanza la máquina de alta densidad de la colocación del módulo YSM40
2013: Máquina de dispensación de alta velocidad - YSD lanzó
2014: La impresora compacta de alto rendimiento YCP10 y el Z: Se lanza la impresora compacta de alto rendimiento de LEX
2015: Se lanza la máquina YSM40 de la colocación de la ultra-alto-velocidad
2015: YSM20, Z.LEX lanzó oficialmente
2016: El YSM40R más rápido del mundo por área de unidad fue lanzado
2017: YSM10, YSM20R fue oficialmente en venta.
En 2019, la máquina de la colocación YRM20, la máquina superior de la colocación del módulo de la ultra-alto-velocidad del funcionamiento fue puesta en venta.
Parámetros técnicos/X3 de SZ-X1 del equipo óptico off-line de la inspección de AOI
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
