La inspección óptica rápida controla por ordenador soldar de la placa de circuito de la fan
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Placa de circuito de la fan |
| Método de detección: | Detección del reconocimiento automático del superficie inferior | Cobertura de la detección: | Más lata, menos lata, agujero de la lata |
| Alta luz: | Máquina óptica de la inspección de la placa de circuito de la fan,Máquina óptica de la inspección de PCBAS,Máquina off-line del aoi del PWB |
||

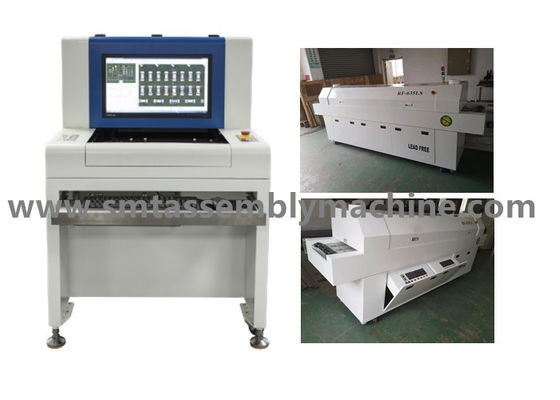

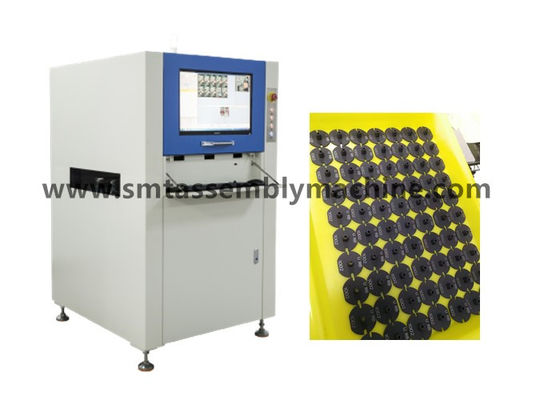

El equipo off-line de la inspección de SMT AOI SZ-X3 comprueba soldar de la placa de circuito de la fan
Selección del cojín de AOI SZ-X3 Vision del coche off-line de la inspección y equipo de carga Yamaha YS20 del lugar
El equipo JUKI2050 AOI off-line SZ-X3 de la selección y del lugar detecta la placa de carga
Tablero Yamaha YS20 del hervidor de arroz PCBA de la inspección de AOI Inspection Machine SZ-X3
Máquina de Yamaha YS10 SMT después de que AOI SZ-X3 detecte la tira del poder del cargador del teléfono móvil
Yamaha YS24 llevó la selección y la visión de la máquina AOI SZ-X3 del lugar detecta el tablero del teclado
Tablero off-line del auricular del bluetooth de la detección de la máquina AOI SZ-X3 de Yamaha YS12 SMT
Selección automática de SMT y tablero componente del ratón de la detección de la máquina AOI SZ-X3 del lugar
Shenzhen Wanbo Co. de alta tecnología, Ltd. es fabricante de equipamiento electrónico profesional que integra el R&D, la producción y ventas, produciendo: Equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar de flujo, la plataforma de la conexión, el cargamento automático y equipo la máquina de la descarga, la apiladora, la máquina de la esquina y el otro; El almacén tiene equipo de segunda mano: Máquina de la colocación de Panasonic, máquina de la colocación de Yamaha, máquina de la colocación de JUKI, máquina de la colocación de Samsung, máquina nacional de la colocación del EZ-paso, máquina nacional de la colocación de la máquina de la plataforma, impresora, equipo que suelda de flujo y otro favorable; El almacén tiene accesorios: los motores, tableros, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.

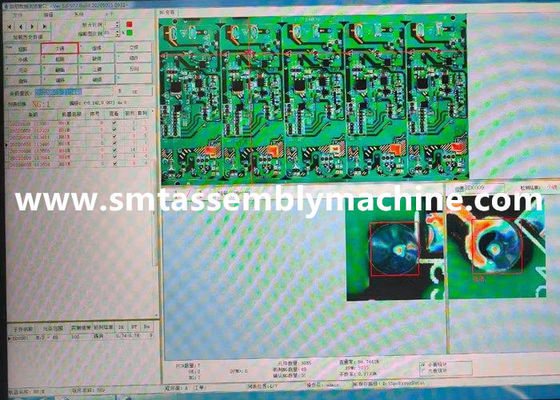

La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Historia de los productos de la máquina de la colocación de YAMAHA
1984: La división de YAMAHA IM (maquinaria inteligente) desarrolla con éxito la “máquina de la colocación” y el comienzo que la vende en Japón
1987: Los YM4600S, los YM6000S, y los YM6000T fueron exhibidos en NEPCON JAPÓN, Japón, y el YM1000D fue en venta
1988: EL OEM “PHILIPS” DE LA MÁQUINA DE LA COLOCACIÓN DE YAMA COMIENZA VENTAS DE ULTRAMAR
1989: Tecnología visual de la alineación - YM3000V va en venta
1990: La serie híper - YM66S, YM84S, YM100VP - fue en venta
1993: El YV112, un dispositivo lleno-visual del reconocimiento, fue en venta
1994: El YVL80 va en venta
1995: El YV120 va en venta
1995: El YV112II va en venta
1995: YV100, YVL88, YV86D, YV100D van en venta
1997: Dispositivos completos del reconocimiento visual - YV100II, YVL88II, YV64, YV112III y YV64D van en venta
1997: Producción acumulativa de 5.000" máquinas superficiales del soporte de Yamaha”
1998: Producción acumulativa de 2.000" máquinas superficiales del soporte de PHILIPS”
1999: Las máquinas de alta velocidad modulares – YV100X, YV88X, YV100XT y HSDX – van en venta
2000: Yamaha IM adquiere Tenyru, Japón, un fabricante famoso de la máquina de la colocación del microprocesador en Japón, y restablece a una nueva compañía, yo pulsa, Japón
2000: Máquina de alta velocidad modular - YV180X y “impresora de alta velocidad de la precisión” - YVP - comenzó ventas
2001: Producción acumulativa de 10.000 máquinas superficiales del soporte
2001: Las máquinas de alta velocidad modulares, YV100Xg, YV88Xg, YV100XTg, YV180Xg y HSDXg van en venta
2002: Los miniordenadores modulares – TRES M “YT16” y “impresora de alta velocidad de la precisión sin plomo” – YVP-Xg van en venta
2003: Placer híbrido, equipo híbrido de la colocación SEMI y de SMT - el cubo va en venta
2004: La máquina modular YG200 de la ultra-alto-velocidad va en venta
2004: Dispensador modular de la ultra-alto-velocidad - YGD va en la venta 2005: “Máquina de alta velocidad modular” - YG100 va en venta
2005: AOI-YGI modular va en venta
2005: La máquina multifuncional de la ultra-alto-precisión modular – YG88 va en venta
2007: La máquina modular de la colocación de la ultra-alto-velocidad – YG300 va en venta
2008: La máquina de alta velocidad modular de la colocación – YG12 va en venta
2009: La máquina multifuncional de alta precisión modular – YG12F va en venta
2009: La máquina modular de la colocación de la ultra-alto-velocidad – YS24 y YS24X va en venta
2012: Se lanza la máquina de alta densidad de la colocación del módulo YSM40
2013: Máquina de dispensación de alta velocidad - YSD lanzó
2014: La impresora compacta de alto rendimiento YCP10 y el Z: Se lanza la impresora compacta de alto rendimiento de LEX
2015: Se lanza la máquina YSM40 de la colocación de la ultra-alto-velocidad
2015: YSM20, Z.LEX lanzó oficialmente
2016: El YSM40R más rápido del mundo por área de unidad fue lanzado
2017: YSM10, YSM20R fue oficialmente en venta.
En 2019, la máquina de la colocación YRM20, la máquina superior de la colocación del módulo de la ultra-alto-velocidad del funcionamiento fue puesta en venta.
Parámetros técnicos/X3 de SZ-X1 del equipo óptico off-line de la inspección de AOI
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
