SMT AOI Inspection Machine off-line SZ-X3 comprueba cortocircuito del tablero de la fan del USB
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | circuito de la fan del tablero |
| Método de detección: | de la detección del reconocimiento automático del superficie inferior | Cobertura de la detección: | Más lata, agujero de la lata, menos lata |
| Alta luz: | SMT AOI Inspection Machine off-line,SMT off-line AOI Inspection Machine,Máquina off-line del PWB del aoi |
||

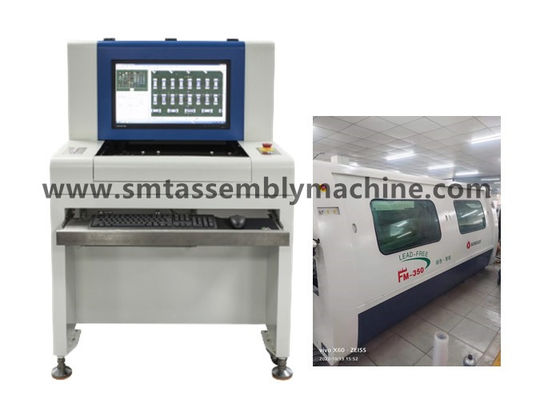

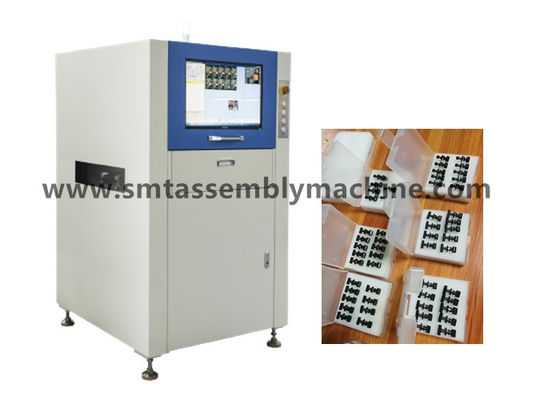

El dispositivo de detección off-line de SMT AOI SZ-X3 comprueba cortocircuito del tablero de la fan del USB
El equipo off-line de la inspección de SMT AOI SZ-X3 comprueba soldar de la placa de circuito de la fan
Selección del cojín de AOI SZ-X3 Vision del coche off-line de la inspección y equipo de carga Yamaha YS20 del lugar
El equipo JUKI2050 AOI off-line SZ-X3 de la selección y del lugar detecta la placa de carga
Tablero Yamaha YS20 del hervidor de arroz PCBA de la inspección de AOI Inspection Machine SZ-X3
Máquina de Yamaha YS10 SMT después de que AOI SZ-X3 detecte la tira del poder del cargador del teléfono móvil
Yamaha YS24 llevó la selección y la visión de la máquina AOI SZ-X3 del lugar detecta el tablero del teclado
Tablero off-line del auricular del bluetooth de la detección de la máquina AOI SZ-X3 de Yamaha YS12 SMT
Selección automática de SMT y tablero componente del ratón de la detección de la máquina AOI SZ-X3 del lugar
Shenzhen Wanbo Co. de alta tecnología, Ltd. es fabricante de equipamiento electrónico profesional que integra el R&D, la producción y ventas, produciendo: Equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar de flujo, la plataforma de la conexión, el cargamento automático y equipo la máquina de la descarga, la apiladora, la máquina de la esquina y el otro; El almacén tiene equipo de segunda mano: Máquina de la colocación de Panasonic, máquina de la colocación de Yamaha, máquina de la colocación de JUKI, máquina de la colocación de Samsung, máquina nacional de la colocación del EZ-paso, máquina nacional de la colocación de la máquina de la plataforma, impresora, equipo que suelda de flujo y otro favorable; El almacén tiene accesorios: los motores, tableros, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.

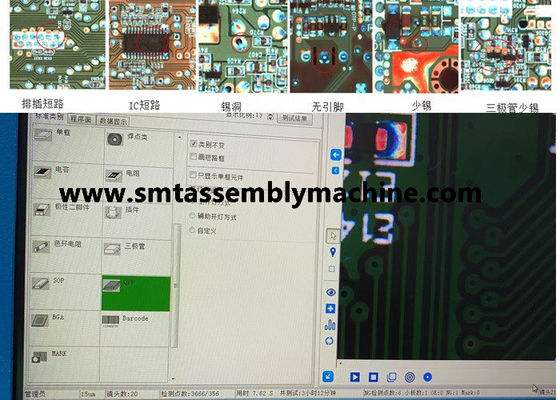

Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Gama completa de YAMAHA de las máquinas de la colocación:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Máquina de la colocación de la gama completa de Samsung:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Parámetros técnicos/X3 de SZ-X1 del equipo óptico off-line de la inspección de AOI
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
