Detección off-line de la calidad de Aoi Machine SZ-X3 del tablero de control de poder de la lámpara del LED después de soldar con autógena

Detección off-line de la calidad de Aoi Machine SZ-X3 del tablero de control de poder de la lámpara del LED después de soldar con autógena

LED Lamp Power Control Board Offline Aoi Machine SZ-X3 Quality Detection After Welding
LED Lamp Power Control Board Offline Aoi Machine SZ-X3 Quality Detection After Welding LED Lamp Power Control Board Offline Aoi Machine SZ-X3 Quality Detection After Welding LED Lamp Power Control Board Offline Aoi Machine SZ-X3 Quality Detection After Welding

Ampliación de imagen :  Detección off-line de la calidad de Aoi Machine SZ-X3 del tablero de control de poder de la lámpara del LED después de soldar con autógena Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: WANBO
Certificación: CE
Número de modelo: SZ-X3
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo/pedazo
Precio: Negotiate
Detalles de empaquetado: 1. Caja de madera y paquete de vacío 2. Según sus requisitos
Condiciones de pago: T/T, Western Union, Paypal, tarjeta de crédito
Capacidad de la fuente: 50pcs/month
Descripción detallada del producto
Nombre de producto: Equipo de prueba de AOI Modelo: SZ-X3
Dimensión: 1070*900*1310mm Control: Tablero de control de poder de la lámpara del LED
Método de detección: Reconocimiento de caracteres del OCR Cobertura de la detección: Inspección común de la soldadura
Alta luz:

Lámpara Aoi Machine del LED

,

Tablero de control de poder Aoi Machine

,

Aoi Inspection Smt off-line

Detección off-line de la calidad del tablero de control de poder de la lámpara del LED AOI SZ-X3 después de soldar con autógena
El equipo óptico de la inspección de AOI SZ-X3 examina el tablero de control de exploración del coche
El equipo óptico de prueba de AOI comprueba la calidad del control de la placa de la barra del selfie
El dispositivo de detección off-line de SMT AOI SZ-X3 comprueba cortocircuito del tablero de la fan del USB
El equipo off-line de la inspección de SMT AOI SZ-X3 comprueba soldar de la placa de circuito de la fan
Selección del cojín de AOI SZ-X3 Vision del coche off-line de la inspección y equipo de carga Yamaha YS20 del lugar



Shenzhen Wanbo Co. de alta tecnología, Ltd. produce el equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar el soldar de flujo, la plataforma de la conexión, el cargador automático, el apilador, la máquina de la esquina y el otro equipo;
Ventas de mounters de segunda mano: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters nacionales del paso de EZ y mounters de la plataforma, impresoras nacionales, el soldar de flujo equipo que suelda y otro favorable;
Ventas de los accesorios: los motores, placas, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.



Características del programa potentes
1.Color extracción, análisis estadístico
reconocimiento 2.Character (OCR)
análisis de la distancia 3.Color
Enlace 4.IC
5. análisis blanco y negro de la gravedad específica
análisis 6.Luminance
análisis de la semejanza 7.Graphic
Importación de los datos 8.CAD
Las estadísticas 9.SPC funcionan
gestión del nivel 10.Operation
exploración 11.Barcode
programación 12.Offline
Función de los datos 13.CAD
identificación 14.Automatic y detección del fondo
detección 15.Multi-panel
interconexión 16.Multi-machine
biblioteca estándar componente 17.Self-built
18.It puede generar y exportar informes diarios, semanales y mensuales



Función 1.AOI: Tarifa eficaz de la detección de AOI: encima el 99% (la tarifa manual de la detección es el cerca de 70%);
trabajo 2.Reduce: 2-4 personas por la cadena de producción, alta eficacia de prueba;
3.Through la función del proceso estadístico, los defectos de proceso puede ser contado exactamente y ser controlado con eficacia;
Principio 4.AOI: Utilice los principios y la tecnología ópticos modernos de la cámara digital para tomar las fotos en tiempo real de objetos detectados,
5.Analyze y el proceso las imágenes capturadas a través de los ordenadores y del software especializado, y generan automáticamente resultados de la detección.
la estabilidad 6.The es mucho más alta que trabajo manual, y el uso a largo plazo puede reducir perceptiblemente el coste total;

Gama completa 7.YAMAHA de las máquinas de la colocación:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II

máquina de la colocación de la gama completa 8.Samsung:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2



Parámetros técnicos/X3 de SZ-X1 del equipo óptico off-line de la inspección de AOI

Especificaciones funcionales
Placa de circuito probada Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda
Método de detección Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.)
Cámara Cámara digital elegante a todo color
Resolución/gama visual/velocidad

Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms="">

fuente de luz Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color)
Modo de programación Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia
Teledirigido Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP
Sistema del código de barras Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo)
Modo de servidor Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados
sistema operativo Profesional Windows7
Compruebe la salida del resultado monitor LCD de 22 pulgadas
Especificaciones de sistema
Gama de tallas del PWB 50×50m m (minuto) ~430×330mm (máximos)
Gama del grueso del PWB 0,3 a 5 milímetros
PWB que afianza la liquidación del borde con abrazadera del sistema TOP: parte inferior de 3,5 milímetros: 3,5 milímetros
Peso máximo del PWB 3KG
Flexión del PWB <5mm or="" 2="">
Top del PWB y altura neta inferior Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros
Sistema de transportador Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB
Altura del transportador sobre la tierra 850 a 920 milímetros
Flujo/tiempo del transportador El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos
Conductor de la plataforma de X/Y Atornille impulsado por motor, colocando exactitud < 20="">
Fuente de alimentación/presión de aire AC230V 50/60 herzios menos que 1KVA/no requerido
Peso del dispositivo APROXIMADAMENTE 350KG
Factor de forma del dispositivo 1070×900×1310m m (L×W×H)
Temperatura ambiente y humedad derecho de 10~35°C el 35~80% (sin condensación)
Seguridad del equipo Cumple con estándares de seguridad del CE

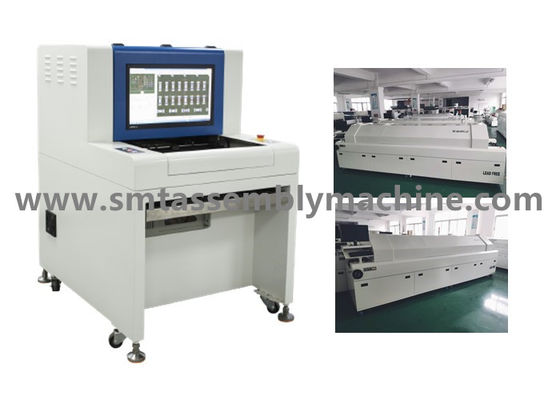

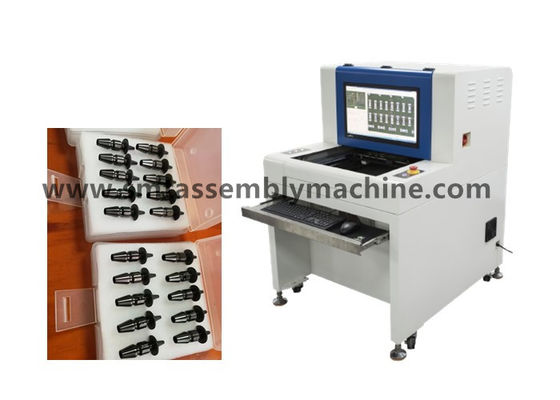

Detección off-line de la calidad de Aoi Machine SZ-X3 del tablero de control de poder de la lámpara del LED después de soldar con autógena 0Detección off-line de la calidad de Aoi Machine SZ-X3 del tablero de control de poder de la lámpara del LED después de soldar con autógena 1





Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
