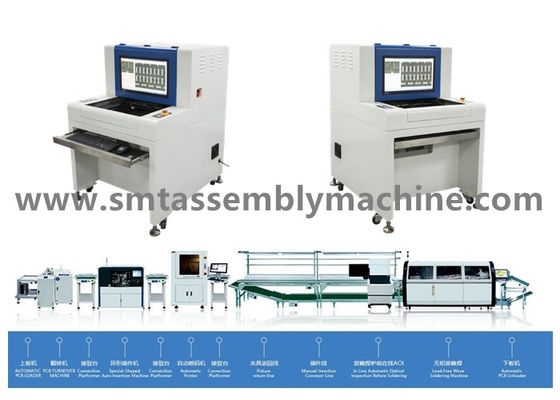

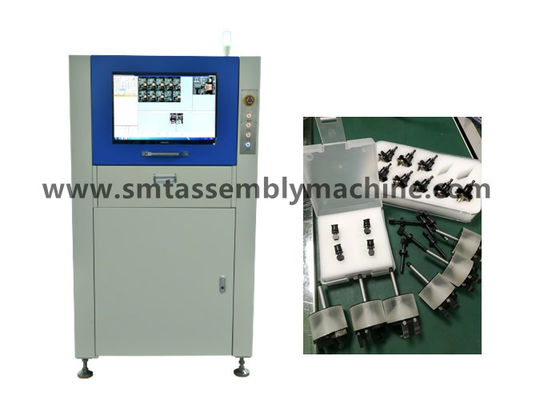

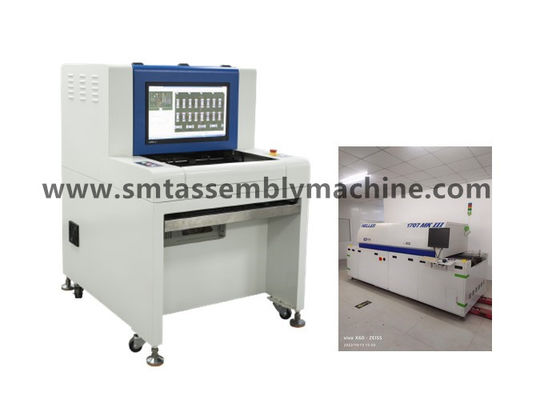

SMT SZ-X3 AOI Inspection Machine Control Quality para el tablero de control al aire libre de poder de 100W 200W
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Control de poder de la lámpara del tablero LED |
| Método de detección: | Reconocimiento de caracteres | Cobertura de la detección: | Junta de la soldadura de la inspección |
| Alta luz: | SZ-X3 AOI Inspection Machine,Tecnología superficial AOI Inspection Machine del soporte,Aoi Inspection Smt Machine |
||
Calidad del control de máquina de SMT AOI SZ-X3 para el tablero de control al aire libre de poder de 100W 200W
Detección off-line de la calidad del tablero de control de poder de la lámpara del LED AOI SZ-X3 después de soldar con autógena
El equipo óptico de la inspección de AOI SZ-X3 examina el tablero de control de exploración del coche
El equipo óptico de prueba de AOI comprueba la calidad del control de la placa de la barra del selfie
El dispositivo de detección off-line de SMT AOI SZ-X3 comprueba cortocircuito del tablero de la fan del USB
El equipo off-line de la inspección de SMT AOI SZ-X3 comprueba soldar de la placa de circuito de la fan
Selección del cojín de AOI SZ-X3 Vision del coche off-line de la inspección y equipo de carga Yamaha YS20 del lugar
Shenzhen Wanbo Co. de alta tecnología, Ltd. produce el equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar el soldar de flujo, la plataforma de la conexión, el cargador automático, el apilador, la máquina de la esquina y el otro equipo;
Ventas de mounters de segunda mano: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters nacionales del paso de EZ y mounters de la plataforma, impresoras nacionales, el soldar de flujo equipo que suelda y otro favorable;
Ventas de los accesorios: los motores, placas, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
Características del programa potentes
1.Color extracción, análisis estadístico
reconocimiento 2.Character (OCR)
análisis de la distancia 3.Color
Enlace 4.IC
5. análisis blanco y negro de la gravedad específica
análisis 6.Luminance
análisis de la semejanza 7.Graphic
Importación de los datos 8.CAD
Las estadísticas 9.SPC funcionan
gestión del nivel 10.Operation
exploración 11.Barcode
programación 12.Offline
Función de los datos 13.CAD
identificación 14.Automatic y detección del fondo
detección 15.Multi-panel
interconexión 16.Multi-machine
biblioteca estándar componente 17.Self-built
18.It puede generar y exportar informes diarios, semanales y mensuales
Diseño mecánico de la estructura de la precisión
base de la máquina de la rigidez 1.High, centro de gravedad mecánico razonable, pequeña vibración durante el aspecto de la operación, hermoso y abundante
carril de guía del tornillo 2.Precision, carril del alambre
PWB automático del accesorio 3.Precision, fácil y rápido del cargamento y de la descarga
tecnología del montaje 4.Exquisite para asegurar el uso y la larga vida estables de la máquina entera.
Shenzhen Wanbo Co. de alta tecnología, Ltd. se adhiere al principio de sinceridad, de simplicidad, de pragmatismo y de modestia, se adhiere al principio de verdad que busca de los hechos, productos de las aplicaciones como el medio, y adopta la nueva forma de crear servicios del IP como la filosofía del negocio, proveemos de clientes las soluciones para realizar el valor social de la compañía y del equipo.
Parámetros técnicos/X3 de SZ-X1 del equipo óptico off-line de la inspección de AOI
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
