Datos del producto:
Pago y Envío Términos:
|

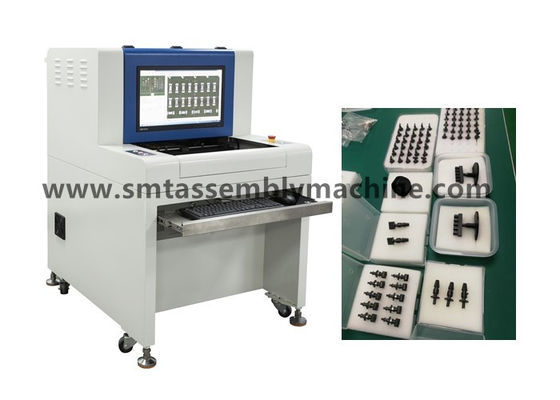

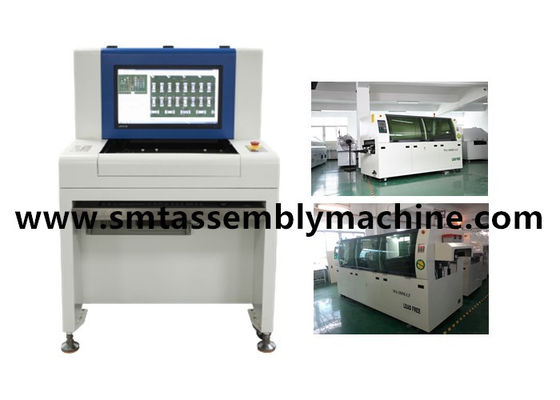

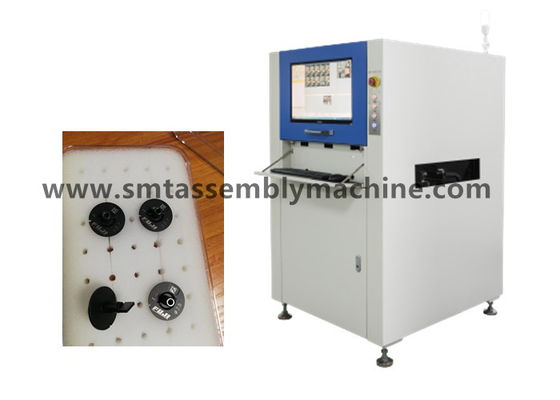

Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
---|---|---|---|
Dimensión: | 1070*900*1310mm | Control: | Tablero de control de alta potencia al aire libre de poder |
Método de detección: | Capacidades de los datos del cad | Cobertura de la detección: | Revocación componente del desalineamiento y de polaridad |
Alta luz: | INMERSIÓN Aoi Inspection Equipment,Aoi Inspection Equipment de alta velocidad,Aoi Machine In Smt de alta velocidad |
Shenzhen Wanbo Co. de alta tecnología, Ltd. produce el equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar el soldar de flujo, la plataforma de la conexión, el cargador automático, el apilador, la máquina de la esquina y el otro equipo;
Ventas de mounters de segunda mano: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters nacionales del paso de EZ y mounters de la plataforma, impresoras nacionales, el soldar de flujo equipo que suelda y otro favorable;
Ventas de los accesorios: los motores, placas, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
Características del programa potentes
1.Color extracción, análisis estadístico
reconocimiento 2.Character (OCR). Puede generar y exportar informes diarios, semanales y mensuales
análisis de la distancia 3.Color interconexión de la Multi-máquina
4.IC que tiende un puente sobre la biblioteca estándar componente Uno mismo-construida
5. análisis blanco y negro de la gravedad específica
identificación del análisis 6.Luminance y detección automáticas del fondo
detección del Multi-panel del análisis de la semejanza 7.Graphic
Función de los datos de la importación cad de los datos 8.CAD
Las estadísticas 9.SPC funcionan programación off-line
exploración del código de barras de la gestión del nivel 10.Operation
Diseño mecánico de la estructura de la precisión
base de la máquina de la rigidez 1.High, centro de gravedad mecánico razonable, pequeña vibración durante el aspecto de la operación, hermoso y abundante
carril de guía del tornillo 2.Precision, carril del alambre. Tecnología exquisita de la asamblea para asegurar el uso y la larga vida estables de la máquina entera.
PWB automático del accesorio 3.Precision, fácil y rápido del cargamento y de la descarga.
Shenzhen Wanbo Co. de alta tecnología, Ltd. se adhiere al principio de sinceridad, de simplicidad, de pragmatismo y de modestia, se adhiere al principio de verdad que busca de los hechos, productos de las aplicaciones como el medio, y adopta la nueva forma de crear servicios del IP como la filosofía del negocio, proveemos de clientes las soluciones para realizar el valor social de la compañía y del equipo.
Máquina de la colocación de la gama completa de Fujifilm FUJI:
Serie del CP, serie de XP, serie M3 de NXT, serie de M6 y de AIMEX, serie del CP
Los modelos de las máquinas de alta velocidad del módulo son como sigue (las máquinas de gama alta de Fujifilm):
NXT M3, M3S, M3 II, M3IIC, M3 III, M3 IIIC, M6, M6 II, M6 IIC, M6 III, M6 IIIC
NXT tiene generación de NXT I/NXT II/NXT III/respectively NXT, generación de NXT II, generación de NXT III, la primera generación apareció en 2004, la segunda generación apareció en 2009, y la tercera generación apareció en 2013.
Los modelos de máquina multifuncionales de velocidad mediana son como sigue (serie de XPF): XPF-L, XPF-W, XPF-S, que apareció en 2008.
Los modelos de la serie de CP/xp son series de la máquina de la colocación de Fujifilm más viejas, tales como incluir CP732/CP742/CP842 y otros modelos,
Esta serie de modelos está en la circulación en el mercado es actualmente relativamente pequeña, el año es relativamente larga, la fábrica general de la colocación utiliza menos, porque la exactitud de la colocación no es demasiado alta,
son los materiales relativamente grandes, tales como 0603 y arriba, la colocación actual del componente electrónico de la corriente principal 0402/0201 no es ideal.
Los modelos de las máquinas de alta velocidad de la torrecilla son como sigue (la serie del CP, pues el nombre implica, es un modelo del remiendo que juega principalmente el MICROPROCESADOR):
CP6, CP642E, CP642ME, CP643E, CP643ME;
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME;
CP842E, CP842ME
Modelos XP241, XP242, XP243 de la serie de XP;
Las series de XP se dividen en XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
Parámetros técnicos/X3 de SZ-X1 del equipo óptico off-line de la inspección de AOI
Especificaciones funcionales | |
Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
Cámara | Cámara digital elegante a todo color |
Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
sistema operativo | Profesional Windows7 |
Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
Especificaciones de sistema | |
Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
Gama del grueso del PWB | 0,3 a 5 milímetros |
PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
Peso máximo del PWB | 3KG |
Flexión del PWB | <5mm or="" 2=""> |
Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
Altura del transportador sobre la tierra | 850 a 920 milímetros |
Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
Peso del dispositivo | APROXIMADAMENTE 350KG |
Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
