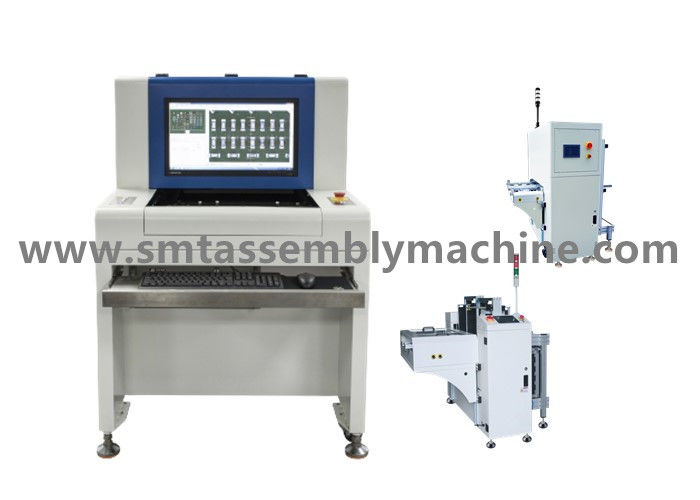

Tablero automático del panel de pantalla LED del PWB AOI Inspection Machine Inspection PCBA
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | El panel de pantalla LED |
| Método de detección: | Color, brillo, análisis gráfico | Cobertura de la detección: | El LED muestra cortocircuitos de las juntas de la soldadura del panel |
| Alta luz: | PWB AOI Inspection Machine,AOI Inspection Machine de alta velocidad,PWB AOI Machine |
||
Tablero automático del panel de pantalla LED del PWB AOI Inspection Machine Inspection PCBA
Tablero automático del panel de pantalla LED del PWB AOI Inspection Machine Inspection PCBA
La inspección óptica automatizada SMT AOI comprueba al tablero de poder del monitor de computadora
Remiendo óptico automatizado de SMT del aoi de la inspección de la inspección visual del tablero de la tableta PCBA
Prueba óptica de la máquina AOI de la inspección de SMT la calidad del tablero de la impresora PCBA
Detección visual off-line Yamaha YS24 del reflector de poder de control de la INMERSIÓN al aire libre AOI SZ-X3 del tablero
Shenzhen Wanbo Co. de alta tecnología, Ltd. produce el equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar el soldar de flujo, la plataforma de la conexión, el cargador automático, el apilador, la máquina de la esquina y el otro equipo;
Ventas de mounters de segunda mano: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters nacionales del paso de EZ y mounters de la plataforma, impresoras nacionales, el soldar de flujo equipo que suelda y otro favorable;
Ventas de los accesorios: los motores, placas, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
Lista componente principal de la configuración AOI del detector óptico off-line de SZ-X1/X3
Marca conocida
carril de guía Taiwán Shangyin
Tornillo de posicionamiento Taiwán Shangyin
Soporte Taiwán Shangyin del eje
Motores e impulsiones Mitsubishi o Panasonic
color de la cámara 5 millones de cámaras del pixel
lente Utron de Japón
Tarjeta de deportes Raysay
Fuente de luz coaxial coloreada RGB del Cuatro-color de la fuente de luz
La ranura cambia Omron
Fuente de alimentación que cambia Taiwán Mingwei
Protector Schneider/CHNT de la salida
Schneider/CHNT vacío
Retransmisiones intermedias Omron
Las gotas de la lámpara del LED saltan la lente
Condiciones óptimas 0,155 sec/microprocesadores (23300CPH)
Máquina de la colocación de Yamaha
Boca de la succión
Accesorios de Yamaha
Máquina de la colocación de SMT
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
Máquina de la colocación de Yamaha YV100Xe
opinión de la En-máquina
Exhibición de la máquina
Línea del remiendo de SMT
Cadena de producción de SMT exhibición del equipo
Remiendos de SMT y equipo de la inspección
Alta luz: boca del vacío de la selección y del lugar, alimentador del smt
Máquina y accesorios de la colocación de la serie del cm de la máquina de la colocación de Panasonic
máquina de la colocación componente
Máquina media y de alta velocidad de la colocación
Máquina de la colocación de SMT
Máquina de la colocación de Panasonic
Máquina de la colocación de Yamaha
Máquina de la colocación de Samsung
Máquina de la colocación de JUKI
Automático
lleno-automatización
Cargador y descargador completamente automáticos
Cargador automático
descargador Lleno-automático
Descargador automático
caja cargada 2
Atracar la máquina
PWB del almacenador intermediario del PWB
Almacenador intermediario multifuncional del PWB
Máquina multifuncional del almacenador intermediario del PWB
Máquina que suelda de la onda
Máquina que suelda de la onda
línea enchufable Lleno-automática
INMERSIÓN enchufable del cable de la INMERSIÓN
Línea enchufable solución de la INMERSIÓN completamente automática
INMERSIÓN enchufable de la máquina de la INMERSIÓN
Máquina que suelda de la doble-onda sin plomo
Parámetrosde SZ-X1/X3Technicaldelequipoópticooff-linede lainspeccióndeAOI
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: velocidad de la detección de 40.70m m X30.90mm< 270ms=""> Estándar: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> Opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Características especiales | Los programas múltiples corren al mismo tiempo, apoyan programa automático de memoria; piezas de rotación 0-359° (en 1°) |
| Prueba mínima de la parte | el 10µm: 01005chip y 0.3pitch IC |
| Proceso estadístico y regulación de proceso | Los datos de prueba de registro en el proceso y realizar estadísticas y análisis, cualquier área pueden ver la situación de la producción y análisis de la calidad, y salida Excel, Txt y otros formatos de archivo |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
