Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
---|---|---|---|
Dimensión: | 1070*900*1310mm | Sistema del código de barras: | 1D o 2.o código |
Teledirigido: | Vía red del TCP/IP | Modo de programación: | Manual e importación de los datos del cad |
Alta luz: | 1D AOI Inspection Machine,PCBA AOI Inspection Machine,2.a AOI Machine |
Shenzhen Wanbo Co. de alta tecnología, Ltd. es fabricante de equipamiento electrónico profesional que integra el R&D, la producción y ventas, produciendo: Equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar de flujo, la plataforma de la conexión, el cargamento automático y equipo la máquina de la descarga, la apiladora, la máquina de la esquina y el otro; El almacén tiene equipo de segunda mano: Máquina de la colocación de Panasonic, máquina de la colocación de Yamaha, máquina de la colocación de JUKI, máquina de la colocación de Samsung, máquina nacional de la colocación del EZ-paso, máquina nacional de la colocación de la máquina de la plataforma, impresora, equipo que suelda de flujo y otro favorable; El almacén tiene accesorios: los motores, tableros, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.

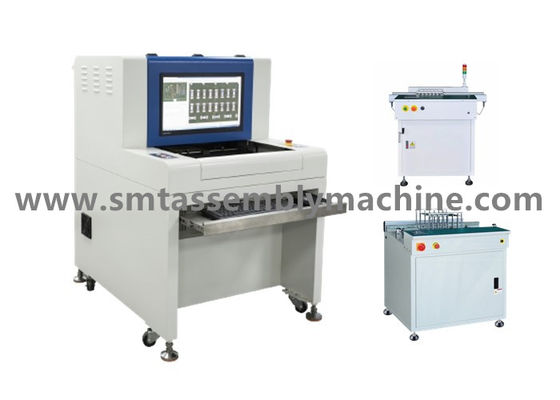

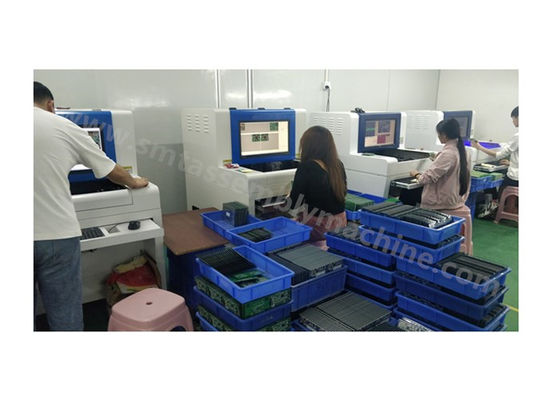

Introducción off-line de SZ-X1/X3 AOI Product
Principio 1.AOI: utilice los principios y la tecnología ópticos modernos de la cámara digital para tirar el objeto detectado en tiempo real, para analizar y para procesar la imagen capturada a través del ordenador y el software especial, y genere automáticamente los resultados de la detección.
2. función de AOI: Tarifa eficaz de la detección de AOI: más el de 99% (tarifa manual de la detección: el cerca de 70%);
Reduzca de trabajo: 2-4 personas/cadenas de producción, alta eficacia de la detección;
Con la función del proceso estadístico, los defectos de proceso se pueden contar exactamente y pueden ser controlados con eficacia;
La estabilidad es mucho más alta que el del uso de trabajo, a largo plazo, el coste completo puede ser reducido perceptiblemente;
Puede aumentar la fuerza completa de la compañía y mejorar con eficacia la competitividad total de la compañía.
3. ventajas de AOI:
1) artículos de Inspectable:
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
2) Características del programa potentes
◆Extracción del color, análisis de la distancia del ◆Color del reconocimiento del ◆Character del análisis estadístico (OCR)
◆IC que tiende un puente sobre análisis blanco y negro del ◆Luminance del análisis de la gravedad específica del ◆
◆Las estadísticas gráficas del proceso estadístico del ◆ de la importación de los datos del ◆ cad del análisis de la semejanza funcionan
◆Programación off-line de exploración del ◆ de la gestión de la operación del código de barras llano del ◆
◆Los datos del cad funcionan identificación y detección ◆Automatic de la detección del Multi-panel del ◆ del fondo
◆informes estándar componentes Uno mismo-construidos ◆ del ◆ de la biblioteca de la interconexión de la Multi-máquina que puede generar y exportar diario, semanales y mensuales
◆Puede ser conectado con las estaciones múltiples del mantenimiento
3) diseño mecánico de la estructura de la precisión
◆Alta base de la máquina de la rigidez, centro de gravedad mecánico razonable, pequeña vibración durante el aspecto de la operación, hermoso y abundante
◆Carril de guía del tornillo de la precisión, carril del alambre
◆PWB automático del accesorio de la precisión, fácil y rápido del cargamento y de la descarga
◆Tecnología exquisita de la asamblea para asegurar el uso y la larga vida estables de la máquina entera.
4) control eléctrico del establo
◆Sistema de impulsión servo, estable y maduro
◆Control maduro y estable del LS de movimiento
◆EPIX avanzó captura de la imagen y tecnología de proceso
◆Dispositivos eléctricos estables de OMRON diversos, vida de servicio larga
◆El cable de cadena de la fricción de la alto-flexibilidad de LAAP, la vida de servicio puede alcanzar 5 millón de a 8 millones de veces
◆Estabilidad del circuito, mantenimiento fácil, seguridad.
5) diseño científico de la fuente de luz
◆Diodos electroluminosos de Philips
◆La tecnología de proceso total asegura la exactitud del ángulo de la iluminación de la fuente de luz
◆Detección estricta del brillo
◆Prueba de envejecimiento estricta, garantizada vida de servicio de 50.000 horas
◆El uso científico del principio ligero tricolor, puede hacer que el componente presenta diversos colores del cuerpo y de la soldadura a diversos ángulos para alcanzar propósitos exactos de la detección.
Línea del remiendo de SMT automática
Cadena de producción de SMT remiendos de SMT de la exhibición del equipo y equipo de la inspección
Alta luz: boca del vacío de la selección y del lugar, alimentador del smt
Máquina y accesorios de la colocación de la serie del cm de la máquina de la colocación de Panasonic
medio de la máquina de la colocación componente y máquina de alta velocidad de la colocación
Máquina de la colocación de Panasonic de la máquina de la colocación de SMT
Máquina de la colocación de la máquina JUKI de la colocación de Samsung
cargador y descargador de la lleno-automatización completamente automáticos
Descargador Lleno-automático automático del cargador
INMERSIÓN enchufable cargada de la máquina de la INMERSIÓN de la caja del descargador 2 automáticos
Atracar el almacenador intermediario multifuncional del PWB del PWB del almacenador intermediario del PWB de la máquina
Máquina multifuncional del almacenador intermediario del PWB
Máquina que suelda de la onda de la máquina de la onda que suelda
línea enchufable Lleno-automática INMERSIÓN enchufable del cable de la INMERSIÓN
Línea enchufable solución de la INMERSIÓN completamente automática
Máquina que suelda de la doble-onda sin plomo
La lámpara del LED gotea la boca de la succión de la lente del microprocesador
Condiciones óptimas 0,155 sec/microprocesadores (23300CPH)
Accesorios de Yamaha de la máquina de la colocación de Yamaha
Máquina Yamaha YSM20 Yamaha YSM10 de la colocación de SMT
Máquina de la colocación de Yamaha YV100II Yamaha YV100Xe Yamaha
Máquina de la colocación de Yamaha YV100Xe
exhibición de la máquina de la opinión de la En-máquina
Parámetrosde SZ-X1/X3Technicaldelequipoópticooff-linede lainspeccióndeAOI
Especificaciones funcionales | |
Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
Cámara | Cámara digital elegante a todo color |
Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: velocidad de la detección de 40.70m m X30.90mm< 270ms=""> Estándar: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> Opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
Características especiales | Los programas múltiples corren al mismo tiempo, apoyan programa automático de memoria; piezas de rotación 0-359° (en 1°) |
Prueba mínima de la parte | el 10µm: 01005chip y 0.3pitch IC |
Proceso estadístico y regulación de proceso | Los datos de prueba de registro en el proceso y realizar estadísticas y análisis, cualquier área pueden ver la situación de la producción y análisis de la calidad, y salida Excel, Txt y otros formatos de archivo |
Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
sistema operativo | Profesional Windows7 |
Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
Especificaciones de sistema | |
Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
Altura del transportador sobre la tierra | 850 a 920 milímetros |
Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
Peso del dispositivo | APROXIMADAMENTE 350KG |
Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
