Datos del producto:
Pago y Envío Términos:
|

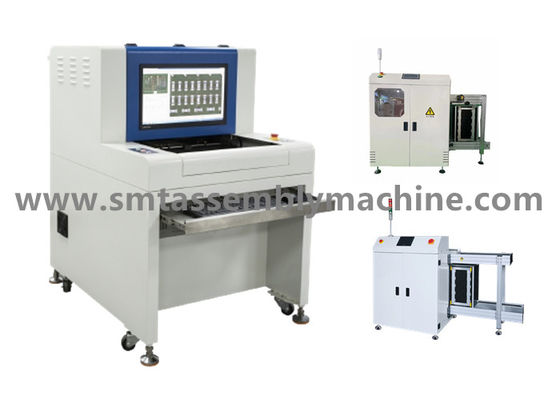

Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
---|---|---|---|
Dimensión: | 1070*900*1310mm | Poder: | <1kw> |
Peso: | 380KG | Garantía: | 365 días |
Alta luz: | Ordenador AOI Inspection Machine,CE AOI Inspection Machine,Ordenador AOI Machine |
Shenzhen Wanbo Co. de alta tecnología, Ltd. es fabricante de equipamiento electrónico profesional que integra el R&D, la producción y ventas, produciendo: Equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar de flujo, la plataforma de la conexión, el cargamento automático y equipo la máquina de la descarga, la apiladora, la máquina de la esquina y el otro; El almacén tiene equipo de segunda mano: Máquina de la colocación de Panasonic, máquina de la colocación de Yamaha, máquina de la colocación de JUKI, máquina de la colocación de Samsung, máquina nacional de la colocación del EZ-paso, máquina nacional de la colocación de la máquina de la plataforma, impresora, equipo que suelda de flujo y otro favorable; El almacén tiene accesorios: los motores, tableros, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
Shenzhen Wanbo Co. de alta tecnología, Ltd. tiene un equipo del ingeniero jefe con la experiencia rica del mantenimiento, especializándose en el abastecimiento de una serie de mantenimiento de software y de soporte físico de la máquina de la colocación y la localización de averías. Incluye principalmente tablero de la cabeza del laser de JUKI, de la placa madre SUB-CPU de la CPU, conductor del eje del tablero X/Y/Z/T de la impulsión, el tablero principal, tarjeta de control image, tablero de la entrada-salida, motor servo de JUKI, cámara, pantalla táctil de la exhibición, motor servo y otro mantenimiento y servicios del reemplazo. Las tarifas de la compañía son razonables, los accesorios del almacén son suficientes, el ciclo del mantenimiento es corto, el índice de éxito de una sola vez de la reparación es alto, y la región del delta del río Pearl puede proporcionar la instalación, encargar, mantenimiento y mantenimiento a domicilio.
¡Nuestra compañía ha introducido las máquinas de segunda mano de la colocación durante mucho tiempo, tiempo corto del uso de la máquina, buen mantenimiento, buena situación de la producción, proporciona la reserva de ultramar del modelo, ventaja de precio es obvia, la compañía se especializa en máquinas de la colocación, máquinas enchufables, el equipo periférico y los accesorios que reciclaban, comercio de SMT, agradable para consultar!
Shenzhen Wanbo Co. de alta tecnología, Ltd. se adhiere al principio de sinceridad, de simplicidad, de pragmatismo y de modestia, se adhiere al principio de verdad que busca de los hechos, productos de las aplicaciones como el medio, y adopta la nueva forma de crear servicios del IP como la filosofía del negocio, proveemos de clientes las soluciones para realizar el valor social de la compañía y del equipo.
¿Qué SMD usted no conoce probablemente? Pero cuando se trata de las máquinas de la colocación de SMT, mucha gente puede saber.
La diferencia entre SMD y SMT de la máquina de la colocación de SMT:
SMD es la abreviatura de los dispositivos montados superficiales, que los medios: el dispositivo superficial del soporte, es SMT (soporte superficial
Componentes de la tecnología), incluyendo MICROPROCESADOR, COMPENSACIÓN, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM y así sucesivamente.
Los componentes superficiales del soporte fueron introducidos hace aproximadamente dos décadas y llevaron en una nueva era. De componentes pasivos a los componentes activos y a los circuitos integrados,
El resultado final es un dispositivo superficial del soporte (SMD) que se puede montar vía el equipo del selección-y-lugar.
Durante mucho tiempo, fue asumido que todos los componentes de la ventaja estarían eventual disponibles en paquetes de SMD.
SMT es la abreviatura de la tecnología superficial del soporte, que significa: tecnología superficial de la asamblea, que es actualmente la tecnología y el proceso más populares de la industria de la asamblea de la electrónica.
SMT es una nueva generación de tecnología de la asamblea electrónica, que comprime componentes electrónicos tradicionales en los dispositivos que son solamente algunos décimos del tamaño.
Como consecuencia, el montaje electrónico del producto se observa con confiabilidad de alta densidad, alta, la miniaturización, el bajo costo, y la automatización de la producción.
Se llama este componente miniaturizado: Dispositivo de SMD (o SMC, dispositivo del microprocesador). El método de proceso de montar componentes sobre un PWB impreso del tablero se llama el proceso de SMT.
Parámetrosde SZ-X1/X3Technicaldelequipoópticooff-linede lainspeccióndeAOI
Especificaciones funcionales | |
Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
Cámara | Cámara digital elegante a todo color |
Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: velocidad de la detección de 40.70m m X30.90mm< 270ms=""> Estándar: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> Opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
Características especiales | Los programas múltiples corren al mismo tiempo, apoyan programa automático de memoria; piezas de rotación 0-359° (en 1°) |
Prueba mínima de la parte | el 10µm: 01005chip y 0.3pitch IC |
Proceso estadístico y regulación de proceso | Los datos de prueba de registro en el proceso y realizar estadísticas y análisis, cualquier área pueden ver la situación de la producción y análisis de la calidad, y salida Excel, Txt y otros formatos de archivo |
Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
sistema operativo | Profesional Windows7 |
Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
Especificaciones de sistema | |
Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
Altura del transportador sobre la tierra | 850 a 920 milímetros |
Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
Peso del dispositivo | APROXIMADAMENTE 350KG |
Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
Seguridad del equipo | Cumple con estándares de seguridad del CE |
Las ventajas de Yamaha modificado para requisitos particulares formaron la boca de la succión:
1. Modificado para requisitos particulares según el tamaño y la forma de materiales para mejorar eficacia de la producción.
2. La superficie de algunos materiales está pegajosa, y la boca de la succión hecha de materiales ordinarios no puede tomar y poner los materiales normalmente. En este caso, podemos seleccionar el material de la cabeza de la boca de la succión según la particularidad de los materiales para cumplir los requisitos de producción.
3. Alta precisión. Algunos materiales tienen requisitos relativamente altos para la precisión de la boca de la succión. Si la precisión no puede ser garantizada, la tarifa que lanza será muy alta. Utilizamos las máquinas-herramientas importadas de la precisión, y cada lote de envíos de la boca de la succión será atado con el informe de inspección de envío para asegurar la calidad de la boca de la succión.
Marca | yamaha YV100II/boca de /YV100X | boca del yamaha YS24 | boca del yamaha YG200 | Boca YG100 |
yamaha | yamaha 31A | yamaha 301A | yamaha 201 | yamaha 211A |
yamaha | yamaha 32A | yamaha 302A | yamaha 201A | yamaha 212A |
yamaha | yamaha 35A | yamaha 303A | yamaha 202A | yamaha 213A |
yamaha | yamaha 39A | yamaha 304A | yamaha 203A | yamaha 214A |
yamaha | yamaha 31A | yamaha 305A | yamaha 209A | yamaha 215A |
yamaha | yamaha 32A | yamaha 306 | yamaha 222F | yamaha 219A |
yamaha | yamaha 35A | yamaha 307A | yamaha 222F | |
yamaha | yamaha 39A | yamaha 309A | ||
yamaha | yamaha 61F | yamaha 310A | ||
yamaha | yamaha 62F | yamaha 311A | ||
yamaha | yamaha 63F | yamaha 312A | ||
yamaha | yamaha 69F | yamaha 313A | ||
yamaha | yamaha 71F | yamaha 314A | ||
yamaha | yamaha 72F | yamaha 315A | ||
yamaha | yamaha 316A | |||
yamaha | yamaha 316A |
|
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
