Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina de la selección y del lugar | Cabezas: | 8 cabezas |
|---|---|---|---|
| El motor: | Motor de servicio | Velocidad: | Las emisiones de gases de efecto invernadero |
| Precisión: | 0.05 mm | El alimentador: | 16 piezas de alimentadores de 8 mm |
| Peso: | Por ejemplo: | Fuente de alimentación: | Acción de corriente alterna 220 V |
| Hacer productos: | Luz de bombilla, luz de tubo, luz de panel, luz de dilución, conductor | Personalizar: | - ¿ Qué? |
| Resaltar: | Equipo de recogida y colocación,Equipo de la línea de producción |
||

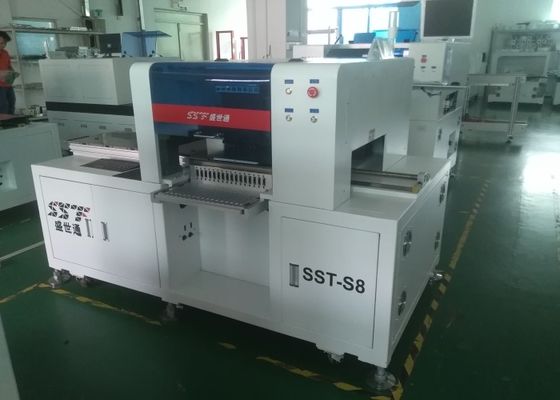

40000CPH alimentador eléctrico 8 cabezas de recoger y colocar la máquina para la luz de la bombilla LED y el conductor de PCB
Descripción de la máquina
Utilice el bloque de posicionamiento más conveniente, el método de posicionamiento de origen de la placa base para fijar la posición.El rango de ángulo de montaje es de 0-360° y la precisión es de 0.1°. Cada boquilla de picking es un ángulo de rotación independiente, además se añadieron 8 cámaras para el reconocimiento de componentes.luz hacia abajo, luz de punto, luz del techo, luz de la cerca LED, fuente de alimentación de conducción LED, luz de cuerda de alambre de cobre y así sucesivamente.Los ejes W están equipados con barras de tornillo de precisión importadas para rodamientos de bolas y rieles guíaEl eje Z instaló 8 juegos de motor importado para conducir, mejoró la coordinación suave del movimiento del equipo, redujo el ruido anormal, mejoró enormemente la precisión y la velocidad de colocación.
Principales características del producto:
1Tipo de montaje: puede cumplir con el montaje de componentes SMD LED de todas las especificaciones como 0603 a 7272.condensadores, etc.) y LED y lentes de alta potencia pueden producirse.
2, posicionamiento preciso: el bloque de posicionamiento más conveniente, alineación del origen del sustrato, posicionamiento preciso (precisión inferior a 0,05 mm).1°Cada boquilla es una esquina separada, más seis cámaras de reconocimiento de componentes, además de las tradicionales tiras largas de LED, bombillas, farolas, focos, lámparas de techo, tubos de barandillas,Potencia de accionamiento del LED, alambre de cobre, cuerdas de luz y similares pueden montarse a voluntad.
3, alta precisión: los ejes X, Y y W están equipados con tornillos de bolas de precisión importados y rieles de guía, el eje Z 8 grupos de accionamiento del motor importado, mejoran la coordinación fluida del movimiento del equipo,reducir el ruido anormal, mejora en gran medida la precisión y la velocidad del parche.
4, las especificaciones de la placa de montaje: plataforma 1200X300 mm, adecuada para el 99% de los productos LED actuales en el mercado;
Se puede fijar a varias formas de placa de PCB, sin necesidad de accesorios, se puede fijar a la placa de PCB de 1,2-1,5 metros de largo.
5Sistema de visión: programación en línea de software visual, en la que la cámara de programación es una cámara digital de alta precisión, sin necesidad de introducir manualmente las coordenadas de los componentes;y el método de posicionamiento reconocido automáticamente por la cámara visual garantiza la precisión de la colocación.
6, software de apoyo: la interfaz es simple y generosa, funcional y práctica, software visual de programación en línea, el software muestra todos los puntos de coordenadas en la imposición,y puede afinar los puntos de coordenadas para lograr una colocación de alta precisión, sin necesidad de introducir manualmente las coordenadas del componente, rápido y conveniente Simple y claro, combinado con las necesidades reales de muchos fabricantes de LED para desarrollar y diseñar de forma independiente.
7, Yamaha Feida: La máquina está equipada con 8 8MM Yamaha Feida (también Fuji Electric Feida opcional), larga vida útil, alta estabilidad y velocidad rápida.
Parámetros técnicos
|
Nombre del producto |
SST máquina de recogida y colocación automática de 1,5 m SST-S8 |
|
Superficie máxima de los PCB |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
|
Rango de movimiento máximo |
Eje X 2500 mm, Eje Y 380 mm |
|
Eje Z Rango máximo de movimiento |
12 mm |
|
Velocidad máxima de colocación |
55000 CPH |
|
Velocidad típica de colocación |
25000-38000CPH |
|
Precisión del movimiento |
± 0,05 mm |
|
Método de posicionamiento |
Posición de la cámara de punto de marca + posición de la cámara visual |
|
Puede montar componentes |
0603 partes superiores de resistor y condensador y chips LED 3528, 5050, mientras tanto, cumplen con los requisitos de colocación de chips SOT SOP, y son compatibles con todo tipo de montaje de chips de alta potencia. |
|
Tipos de producción |
Luz de tubo LED, luz de banda LED suave, controlador de suministro de energía, luz de cerca, módulo de visualización, pantalla de visualización, etc. productos de aplicación multi LED. |
|
Método de programación |
Programación automática de posicionamiento de la cámara visual |
|
Alimentador tipo correa |
El sistema de alimentación de 8 mm, 12 mm, 16 mm y 24 mm |
|
Número de alimentadores |
Se pueden instalar 18 piezas de alimentadores estándar de 8 mm. |
|
Sistema operativo |
Se trata de un proyecto de investigación. |
|
Aire comprimido |
0.55MPA |
|
Fuente de alimentación |
220 V, 50 Hz,2.0KW |
|
Peso |
1200Kg |
|
Dimensión |
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de los gases de efecto invernadero. |
Principales partes Proveedor de la máquina
| Cables | Alemania IGUS |
| Motor de servicio | PANASONIC |
| Rodas de tornillo | Japonesas KURODA/THK |
| Esquinas de guía | Taiwan HIWIN |
| Sistema de vacío. | Alemania bomba de vacío |
| Motor de la cabeza Z | Japón Shino |
| Interruptor de inducción | Panasonic |
| Medidor de presión negativa | Panasonic |
| La cámara | Sony también |
Producto de colocación
