Datos del producto:
Pago y Envío Términos:
|
| nombre del producto: | montador de chips smt JUKI FX-3 usado | Modelo: | JUKI FX-3 |
|---|---|---|---|
| Componentes aplicables: | CI, BGA, TSOP, 0603 | Tamaño de placa de circuito impreso: | 410*360m m |
| Uso: | Máquina smt universal JUKI FX-3 | Velocidad: | 90000 fichas/hora |
| Resaltar: | Montador de chips LED JUKI usado,control de calidad del montador de chips LED de placa de alimentación,máquina de montaje de chips LED de 90000 chips/hora |
||
Nombre del equipo: JUKI FX-3, máquina de colocación JUKI FX-3L, máquina de colocación JUKI FX-3 de segunda mano, máquina de colocación usada FX-3RL, máquina de colocación de alta velocidad de 24 cabezales con módulo JUKI FX-3RAL, FX-3RA grande máquina de colocación modular de alta velocidad
Introducción al dispositivo

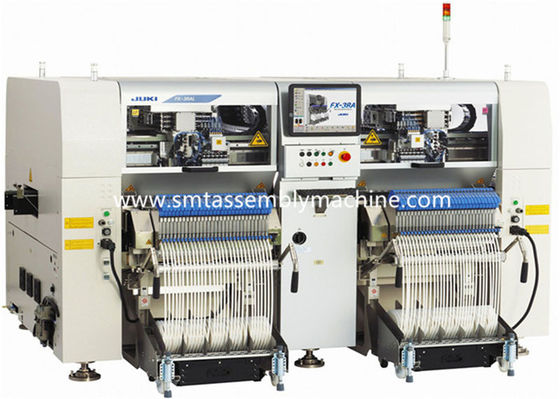

Colocadora JUKI FX-3RL
peculiaridad
★ Elemento de chip 90.000CPH (0.040 seg/chip, condiciones óptimas) Chip de 66.000CPH (según IPC9850) Chip 0402 (01005) - elemento cuadrado de 33,5 mm (o longitud diagonal 47 mm)
★ Identificación láser: ±0.05mm (suelo 3o)
★ Con un nuevo servomotor lineal y un control de bucle completamente cerrado ★, es posible producir sustratos ultralargos para productos de iluminación LED, etc.
★ El alimentador de correa eléctrico y el alimentador de correa mecánico son conmutados ★ por un cambiador unificado, y la estructura de 2 mesas × 4 brazos de eje × 4 cabezales de colocación y 24 boquillas de succión
★6.El cabezal de colocación del láser multicinético de la boquilla se reconoce uniformemente ★ en movimiento de alta velocidad (sobre la marcha), y se muestra la pantalla táctil grande de 15 pulgadas
Parámetro JUKI FX-3
| Velocidad de colocación de componentes (componentes de chip) | En condiciones óptimas: 0,040 s/chip (90 000 CPH) *4 cabezales de montaje láser× (24 boquillas) |
| Número de comederos: | Hasta 120 piezas (cuando se usa un alimentador de correa de 8 mm) |
| *La velocidad de colocación varía según las condiciones | |
| Nombre del modelo | Máquina de colocación modular de alta velocidad FX-3RL |
| Tamaño del sustrato |
Altura del módulo L sustrato (410×360 mm) ○ 510×360 mm) * ○ para sustrato de ancho L Sustrato tipo XL (610 mm × 560 mm) ○ |
| Altura del componente | Especificaciones de 6 mm ○ |
| Tamaño del componente | Reconocimiento láser 0402 (imperial 01005) ~ □33.5mm |
| Velocidad de colocación de componentes (componentes de chip) |
Componentes del chip Condiciones óptimas 0,040 s/chip (90 000 CPH) (IPC9850) 66.000 CPH |
| Precisión de colocación de componentes | Identificación láser ±0,05 mm (Cpk≧1) |
| Tipo de colocación de componentes | Hasta 120 tipos (convertidos a correa de 8 mm) |
| fuente de alimentación | AC200~415V trifásico |
| Potencia nominal | 8.5KVA/9.5kva |
| Usar presión de aire | 0.5±0.05Mpa |
| Consumo de aire (estado estándar) | Máximo 150L/min |
| Tamaño del dispositivo (An. × Pr. × Al.**) |
Sustrato L 2650×1650×1530 mm Sustrato de ancho L con * 2880 × 1650 × 1530 mm Sustrato tipo XL 2.880×1.1850×1.530mm |
| peso |
L, sustrato de ancho L aprox.3.500 kg Sustrato tipo XL Aprox.3.750 kg |
Otros modelos de máquinas JUKI smt nuevas y usadas:
JUKI KE-710
JUKI KE-720
JUKI KE-730
JUKI KE-740
JUKI KE-750
JUKI KE-760
JUKI KE-2000
JUKI KE-2010
JUKI KE-2020
JUKI KE-2030
JUKI KE-2040
JUKI KE-2050/2050L
JUKI KE-2060/2060L
JUKI KE-2070/2070M/2070E/2070L
JUKI KE-2080/2080L/2080M
JUKI KE-3010
JUKI KE-3020/3020VAM/3020VL/3020VM
JUKI FX-1/1R/1L
JUKI FX-2/2R/2L
JUKI FX-3/3R/3L/3RAL
JUKI FX-7R
JUKI RS-1R
JUKI RX-7R
JUKI JX100/100LED
JUKI JX200/200LED
JUKI JX300/300LED
Los accesorios de la máquina JUKI SMT incluyen: todo tipo de boquillas domésticas originales, ALIMENTADOR, tableros, láseres, válvulas solenoides, inductores, cilindros, cadenas de tanques, etc.), mantenimiento de láser, mantenimiento de tableros, etc.
Otros modelos de máquinas de colocación JUKI SMT nuevas o usadas:
Todas las piezas de repuesto de la máquina Juki smt pueden proporcionar.
