Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | transportador del PWB del smt | Fuente de alimentación: | AC100-230V, 50Hz |
|---|---|---|---|
| Altura del transportador: | 900±20 (o usuario especificó) | Ancho: | 0-350m m |
| Tipo de transportador: | Correa redonda o correa plana | Velocidad del transportador: | 0.5-10 m/min |
| Resaltar: | Transportador de SMT de la tabla que empalma,Transportador de goma de SMT del muelle |
||
Utilice el muelle SMT de caucho antiestático 0.5m 0.6m 1.2m Mesa de empalme con soporte de luz
Máquina de montaje SMD 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT de acoplamiento longitud de acoplamiento opcional
transportador de PCB, cinta transportadora de PCB con lámpara, transportador de ancho ajustable
Nombre del producto: transportador de PCB SMT, transportador en línea ajustable para línea SMT

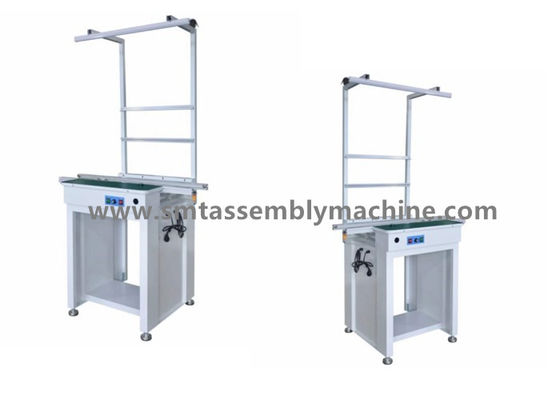

Mesa de empalme con soporte de luz
Características
1Diseño modular
2El diseño robusto mejora la estabilidad
3El diseño ergonómico hace que el brazo esté menos cansado
4- Ajuste de anchura suave y paralelo (varilla de filamento)
5Modo opcional de detección de placas de circuito
6. longitud de la máquina personalizada de acuerdo con los requisitos del cliente
7Control de velocidad variable
8Utilice caucho antiestático.
9. Compatible con la interfaz SMEMA
Parámetros técnicos
Traducido con www.DeepL.com/Translator (versión gratuita)
| Descripción | Este equipo se utiliza para la conexión entre las líneas SMT y AI, el trekking entre los PCB, la inspección, prueba o inserción manual de componentes electrónicos |
| Tipo de transportador | Cinturón redondo o plano |
| Velocidad del transportador | 0.5-20 m/min o especificado por el usuario |
| Fuente de alimentación | 100-230V CA (especificado por el usuario), monofase |
| Carga eléctrica | Máximo 100 voltios A |
| Altura del transportador | 900±20 (o especificado por el usuario) |
| Dirección del transportador | Izquierda→derecha o derecha→izquierda |
Parámetros de las especificaciones
| Número de modelo |
A-50A/FCA-60A: las instrucciones de las direcciones de la dirección de la aeronave. A-80A/FCA-100A: las instrucciones de los equipos de seguridad de los equipos de seguridad de los equipos |
A-50B/FCA-60B: las instrucciones de acceso a los datos de seguridad A-80B/FCA-100B: las instrucciones de los equipos de seguridad de las aeronaves |
A-50AL/FCA-60AL: las instrucciones de los equipos de seguridad de los Estados miembros A-80AL/FCA-100AL: las instrucciones de los equipos de seguridad |
| Tamaño de la placa de circuito | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Dimensión | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Peso | 60 kg de peso | 110 kg de peso | 60 kg de peso |
Cómo funciona:
Máquina en la placa y la placa trasera de la máquina de la señal, tres presiones fotoeléctricas de la placa delantera y trasera y la parada del medio, función de detección,Después de la detección tiene el botón de control PASS para decidir la liberación (manual), pero también equipado con botón de función de liberación automática, puede elegir la operación automática / manual, de acuerdo con las necesidades reales de producción para seleccionar la operación,el flujo de la placa se puede ajustar librementeEl diseño humanizado de esta máquina mejora la eficiencia y reduce el desperdicio de mano de obra para las empresas, ahorrando inversiones innecesarias.
Características del producto
1Mecanismo de alargamiento de tornillo para asegurar que los carriles de transporte sean paralelos entre sí.
2Se adoptan cinturones planos profesionales resistentes al desgaste y antiestáticos y un riel de guía de perfil de aluminio especial para garantizar una conexión y un transporte suaves.
3. estándar equipado con interfaz de comunicación de señal, se puede conectar con otros dispositivos en línea.
4Hay dos modos de trabajo de manual automático, y la placa de banco de trabajo antistatico estándar está equipado.
5Opcional soporte de luz estándar y cartón de proceso.
6. Utilice el regulador electrónico para ajustar la velocidad, la velocidad de transporte es 0-3M / min sin pasos ajustable.
Descripción del panel de control
El botón FINISH no tiene bloqueo automático, y cada presión indica que la inspección ha concluido.
La placa de PCB pasa y continúa funcionando.
No se ha pulsado el botón PASS/CHECK
PASS placa de PCB no necesita ser comprobado, automáticamente aprobado; Presione
CHECK significa que la placa de PCB necesita inspección manual y debe utilizarse con FINISH.
EL POWER es el interruptor de energía, presionado para encender.
LA LUZ es un interruptor de luz.
