| Nombre del producto: | transportador del PWB del smt | Fuente de alimentación: | AC100-230V, 50Hz |
|---|---|---|---|
| Altura del transportador: | 900±20 (o usuario especificó) | Diseño: | Modular |
| Tipo de transportador: | Correa o plano redonda | dirección del transportador: | Left→right o right→left |
| Resaltar: | transportador del PWB de 50Hz SMT,Transportador estático anti del PWB de SMT |
||

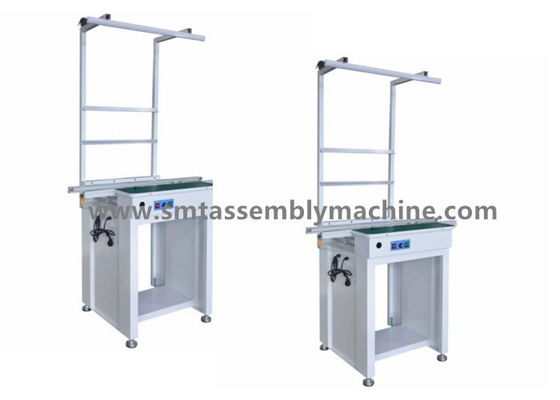

Transfiere la placa de PCB 0,5m 0,6m 1m 1,2m 1,5 mesa de empalme con soporte de luz
Estación de acoplamiento 0.5m0.6m1m1.2m1.5mMesa de empalme con anchura de tornillo de soporte ligero
Utilice el muelle SMT de caucho antiestático 0.5m 0.6m 1.2m Mesa de empalme con soporte de luz
Máquina de montaje SMD 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT de acoplamiento longitud de acoplamiento opcional
transportador de PCB, cinta transportadora de PCB con lámpara, transportador de ancho ajustable
Nombre del producto: transportador de PCB SMT, transportador en línea ajustable para línea SMT
Características del producto SMT en el muelle
Manual automático dos modos de trabajo, superficie de trabajo antistatico estándar.
Cinturón plano antiestático, riel de guía de perfil de aluminio, para garantizar una conexión fluida y un transporte sin problemas.
Ampliar el mecanismo para garantizar que los carriles de transporte sean paralelos entre sí.
Equipado con interfaz de comunicación de señales, puede conectarse a otros dispositivos en línea.
Stand de luz estándar y cartón de proceso.
Regulación de velocidad por regulador electrónico de velocidad, velocidad de transporte ajustable de 0 a 2M/min.
Todos los muelles son ajustables en ancho de 650 mm y en altura de 900 mm.
La altura total con el soporte de la luz es de 1850 mm ajustable.
Estación de parches SMT (de varias longitudes no calibradas)
Parámetros técnicos
Traducido con www.DeepL.com/Translator (versión gratuita)
| Descripción | Este equipo se utiliza para la conexión entre las líneas SMT y AI, el trekking entre los PCB, la inspección, prueba o inserción manual de componentes electrónicos |
| Tipo de transportador | Cinturón redondo o plano |
| Velocidad del transportador | 0.5-20 m/min o especificado por el usuario |
| Fuente de alimentación | 100-230V CA (especificado por el usuario), monofase |
| Carga eléctrica | Máximo 100 voltios A |
| Altura del transportador | 900±20 (o especificado por el usuario) |
| Dirección del transportador | Izquierda→derecha o derecha→izquierda |
Interruptor de encendido:
Controlar la fuente de alimentación de toda la máquina, cuando la luz indicadora está encendida, la energía está encendida.
2El botón Normal/Bypass es (cambio manual y automático):
En el estado normal, es movimiento blanco, y la placa de PCB se detiene en el sensor trasero, esperando recibir la placa.
Cuando la señal es hacia abajo T fuera de la placa, Bypass es manual, y la placa de PCB se detiene en el sensor de detección
, una vez finalizada la inspección visual, desconectar el interruptor PASS y salir de la placa cuando se reciba la señal de la placa.
3.Manuela de velocidad:
Ajuste de la velocidad del transportador en cinta transportadora (L significa lento, H significa rápido)
Parámetros de las especificaciones
| Número de modelo |
A-50A/FCA-60A: las instrucciones de las direcciones de la dirección de la aeronave. A-80A/FCA-100A: las instrucciones de los equipos de seguridad de los equipos de seguridad de los equipos |
A-50B/FCA-60B: las instrucciones de acceso a los datos de seguridad A-80B/FCA-100B: las instrucciones de los equipos de seguridad de las aeronaves |
A-50AL/FCA-60AL: las instrucciones de los equipos de seguridad de los Estados miembros A-80AL/FCA-100AL: las instrucciones de los equipos de seguridad |
| Tamaño de la placa de circuito | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Dimensión | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Peso | 60 kg de peso | 110 kg de peso | 60 kg de peso |
Cómo funciona:
Máquina en la placa y la placa trasera de la máquina de la señal, tres presiones fotoeléctricas de la placa delantera y trasera y la parada del medio, función de detección,Después de la detección tiene el botón de control PASS para decidir la liberación (manual), pero también equipado con botón de función de liberación automática, puede elegir la operación automática / manual, de acuerdo con las necesidades reales de producción para seleccionar la operación,el flujo de la placa se puede ajustar librementeEl diseño humanizado de esta máquina mejora la eficiencia y reduce el desperdicio de mano de obra para las empresas, ahorrando inversiones innecesarias.
Características del producto
1Mecanismo de alargamiento de tornillo para asegurar que los carriles de transporte sean paralelos entre sí.
2Se adoptan cinturones planos profesionales resistentes al desgaste y antiestáticos y un riel de guía de perfil de aluminio especial para garantizar una conexión y un transporte suaves.
3. estándar equipado con interfaz de comunicación de señal, se puede conectar con otros dispositivos en línea.
4Hay dos modos de trabajo de manual automático, y la placa de banco de trabajo antistatico estándar está equipado.
5Opcional soporte de luz estándar y cartón de proceso.
6. Utilice el regulador electrónico para ajustar la velocidad, la velocidad de transporte es 0-3M / min sin pasos ajustable.
Descripción del panel de control
El botón FINISH no tiene bloqueo automático, y cada presión indica que la inspección ha concluido.
La placa de PCB pasa y continúa funcionando.
No se ha pulsado el botón PASS/CHECK
PASS placa de PCB no necesita ser comprobado, automáticamente aprobado; Presione
CHECK significa que la placa de PCB necesita inspección manual y debe utilizarse con FINISH.
EL POWER es el interruptor de energía, presionado para encender.
LA LUZ es un interruptor de luz.
