Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | transportador del PWB del smt | Fuente de alimentación: | AC100-230V, 50Hz |
|---|---|---|---|
| Altura del transportador: | 900±20 (o usuario especificó) | Método de control: | Retransmisión fotoeléctrica |
| Tipo de transportador: | correa redonda | dirección del transportador: | right→left o Left→right |
| Resaltar: | Transportador redondo de SMT de la correa,Transportador ligero blanco de SMT |
||

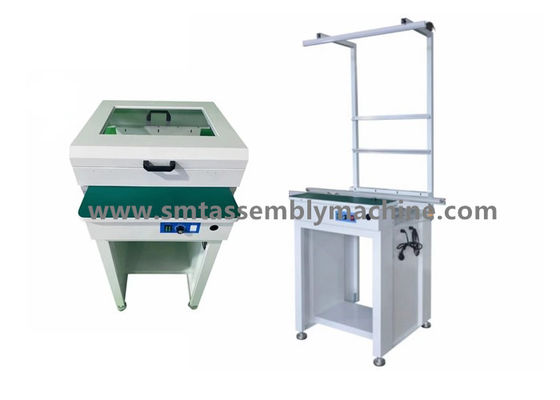

Método de control automático de la mesa de empalme SMT en blanco, pulse el interruptor LIGHT
Transfiere la placa de PCB 0,5m 0,6m 1m 1,2m 1,5 mesa de empalme con soporte de luz
Estación de acoplamiento 0.5m0.6m1m1.2m1.5mMesa de empalme con anchura de tornillo de soporte ligero
Utilice el muelle SMT de caucho antiestático 0.5m 0.6m 1.2m Mesa de empalme con soporte de luz
Máquina de montaje SMD 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT de acoplamiento longitud de acoplamiento opcional
transportador de PCB, cinta transportadora de PCB con lámpara, transportador de ancho ajustable

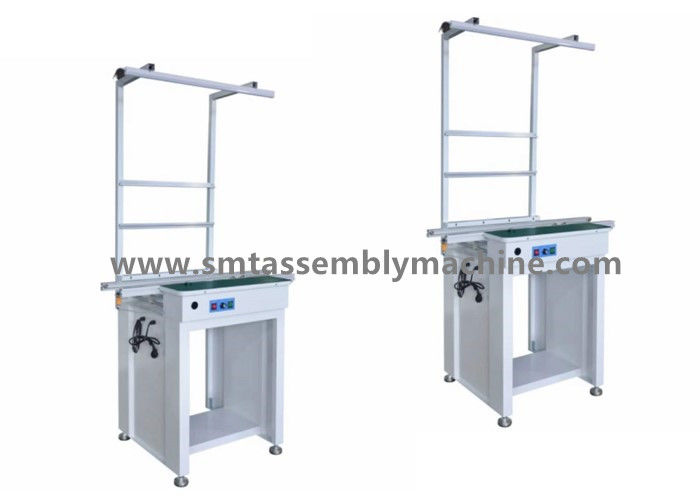

Nombre del producto: transportador de PCB SMT, transportador en línea ajustable para línea SMT
Características del producto SMT en el muelle
Manual automático dos modos de trabajo, superficie de trabajo antistatico estándar.
Cinturón plano antiestático, riel de guía de perfil de aluminio, para garantizar una conexión fluida y un transporte sin problemas.
Ampliar el mecanismo para garantizar que los carriles de transporte sean paralelos entre sí.
Equipado con interfaz de comunicación de señales, puede conectarse a otros dispositivos en línea.
Stand de luz estándar y cartón de proceso.
Regulación de velocidad por regulador electrónico de velocidad, velocidad de transporte ajustable de 0 a 2M/min.
Todos los muelles son ajustables en ancho de 650 mm y en altura de 900 mm.
La altura total con el soporte de la luz es de 1850 mm ajustable.
Estación de parches SMT (de varias longitudes no calibradas)
Parámetros técnicos
Traducido con www.DeepL.com/Translator (versión gratuita)
| Descripción | Este equipo se utiliza para la conexión entre las líneas SMT y AI, el trekking entre los PCB, la inspección, prueba o inserción manual de componentes electrónicos |
| Tipo de transportador | Cinturón redondo o plano |
| Velocidad del transportador | 0.5-20 m/min o especificado por el usuario |
| Fuente de alimentación | 100-230V CA (especificado por el usuario), monofase |
| Carga eléctrica | Máximo 100 voltios A |
| Altura del transportador | 900±20 (o especificado por el usuario) |
| Dirección del transportador | Izquierda→derecha o derecha→izquierda |
Instrucciones paso a paso para el funcionamiento de la mesa de empalme SMT
Ajuste la velocidad de operación de la correa de acuerdo con la velocidad de empalme delantero y trasero.
1Modo de control automático de la mesa de empalme SMT
a Presione el botón de encendido.
b Presione el botón LIGHT.
c Presione el botón PASS/CHECK.
2Modo de control manual de la mesa de empalme SMT
a. Presione el botón de encendido; b. Presione el botón de encendido; c. Presione el botón de aprobación/comprobación.
b. Presione el botón de iluminación.
c. Cuando finalice la inspección, presione el botón FINISH.
3Presione el botón de encendido para apagar la máquina.
Precauciones para el funcionamiento de la mesa de empalme SMT
1Asegúrese de que la parte de transporte, el cinturón, la polea y la guía de transporte estén libres de sustancias extrañas para garantizar un transporte suave y sin problemas.
2"Recargar regularmente la parte de transmisión y el bastidor o ajustar la anchura del tornillo, el recargo debe realizarse en el estado de apagado.
3En caso de fallo de energía, apague el interruptor principal del equipo inmediatamente.
Traducido con www.DeepL.com/Translator (versión gratuita)
