Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | transportador del PWB del smt | Tipo de transportador: | Correa redonda o correa plana |
|---|---|---|---|
| Altura del transportador: | 900±20 (o usuario especificó) | Anchura del tablero: | 55--350m m |
| Velocidad de envío: | 0-2.7M/Min (ajuste arbitrario) | Modo de trabajo: | manual o automático |
| Resaltar: | Transportador de aluminio del PWB de SMT del carril,Transportador del PWB de SMT de la tabla que empalma |
||

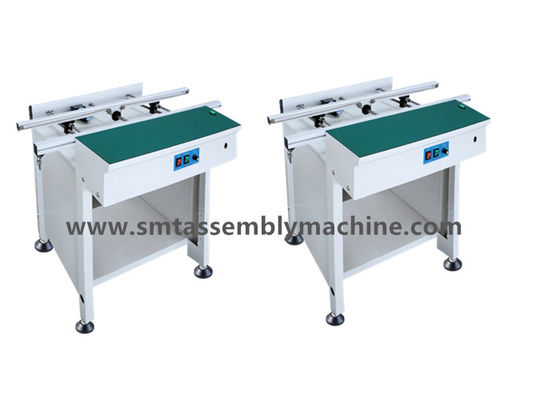

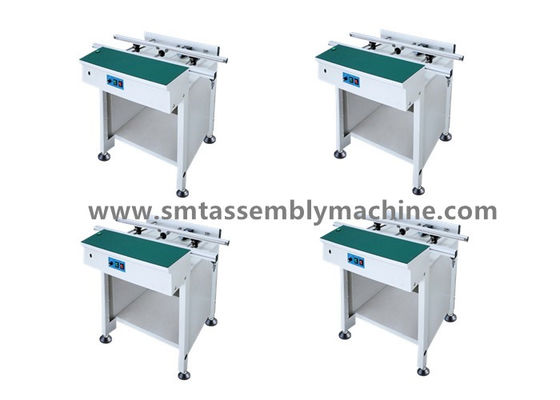

Mesa de empalme SMT blanca 0,5m 0,6m 1m con riel de perfil de aluminio Panasonic CM602
El transportador de placa de circuito impreso SMT puede transportar izquierda→derecha o derecha→izquierda YSM10
Tabla de empalme de monorraíl 0.5m0.6m1m1.2m1.5m Cinturón plano antiestático resistente al desgaste
Método de control automático de la mesa de empalme SMT en blanco, pulse el interruptor LIGHT
Características
1Diseño modular
2El diseño robusto mejora la estabilidad
3El diseño ergonómico hace que el brazo esté menos cansado
4- Ajuste de anchura suave y paralelo (barra de tornillo)
5Modo opcional de detección de placas de circuito
6. longitud de la máquina personalizada de acuerdo con los requisitos del cliente
7Control de velocidad variable
8. Se utiliza caucho antistatico
9. Compatible con la interfaz SMEMA
Parámetros técnicos
| Descripción | Este equipo se utiliza para la conexión entre las líneas SMT y AI, el trekking entre los PCB, la inspección, prueba o inserción manual de componentes electrónicos |
| Tipo de transportador | Cinturón redondo o plano |
| Velocidad del transportador | 0.5-20 m/min o especificado por el usuario |
| Fuente de alimentación | 100-230V CA (especificado por el usuario), monofase |
| Carga eléctrica | Máximo 100 voltios A |
| Altura del transportador | 900±20 (o especificado por el usuario) |
| Dirección del transportador | Izquierda→derecha o derecha→izquierda |
Instrucciones paso a paso para el funcionamiento de la mesa de empalme SMT
Ajuste la velocidad de operación de la correa de acuerdo con la velocidad de empalme delantero y trasero.
1Modo de control automático de la mesa de empalme SMT
a Presione el botón de encendido.
b Presione el botón LIGHT.
c Presione el botón PASS/CHECK.
2Modo de control manual de la mesa de empalme SMT
a. Presione el botón de encendido; b. Presione el botón de encendido; c. Presione el botón de aprobación/comprobación.
b. Presione el botón de iluminación.
c. Cuando finalice la inspección, presione el botón FINISH.
Los cinturones redondos y planos están disponibles como cinturones planos estándar
La longitud de la vía correspondiente
0Muelle de vía de 0,5 m
0Muelle de vía de 8 m
Muelle de vía de 1 metro
1.2 m en el muelle de los carriles
1Muelle de vía de 0,5 m
Nueva función: cambio directo de dirección de transporte pulsando el botón, estándar de izquierda a derecha, pulsado: de derecha a izquierda.
Todas las señales cambian con la dirección del transporte, eliminando la necesidad de cambiar rutas complejas.
Proceso del paso de operación en el muelle SMT
El papel de la estación de acoplamiento SMT es conectar entre las líneas de producción SMT.
También se puede utilizar el amortiguamiento de PCB, la inspección, el ensayo o la inserción manual de componentes electrónicos.
El ancho de todas las mesas de empalme es de 650 mm y la altura es ajustable de 900 mm.
La altura total con soporte de luz es de 1850 mm ajustable.
Tabla de fijación de chips SMT (se pueden personalizar varias longitudes)
La empresa distribuye y comercializa al por menor equipos y accesorios SMT, suministrando máquinas de colocación Samsung, máquinas de colocación JUKI,
Las máquinas de colocación FUJI, las máquinas de colocación YAMAHA, las máquinas de colocación Panasonic,
SANYO, SONY, PHILIPPS, HITACHI, GSM, MIRAI, IPULSE, CASIO, EVEST, UZUKI, CHINA PLACEMENT MACHINE, también se han incluido en la lista.
El número de unidades de producción de los productos incluidos en el anexo I del Reglamento (CE) n.o 765/2008 es el número de unidades de producción.
