Yamaha YS10 SMT automatizó el equipo óptico de la inspección detecta la tira del poder del cargador del teléfono móvil
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Después de soldar sin plomo de la onda |
| Método de detección: | Funciones estadísticas | Cobertura de la detección: | Los componentes están rotos y flotación |
| Alta luz: | PCBAS automatizó el equipo óptico de la inspección,Yamaha automatizó el equipo óptico de la inspección,Máquina óptica off-line de la inspección |
||

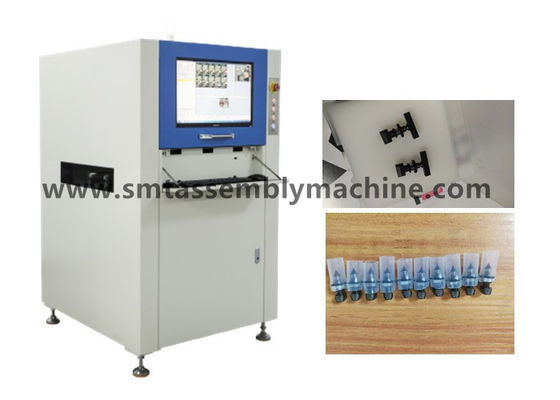

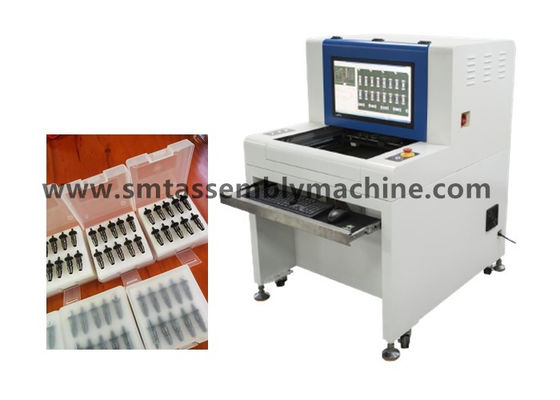

Máquina de Yamaha YS10 SMT después de que AOI SZ-X3 detecte la tira del poder del cargador del teléfono móvil
Yamaha YS24 llevó la selección y la visión de la máquina AOI SZ-X3 del lugar detecta el tablero del teclado
Tablero off-line del auricular del bluetooth de la detección de la máquina AOI SZ-X3 de Yamaha YS12 SMT
Selección automática de SMT y tablero componente del ratón de la detección de la máquina AOI SZ-X3 del lugar
Selección de JUKI y material del detector AOI SZ-X3 de la máquina del smd del lugar en el carril de plata
AOI Inspection Machine SZ-X3 detecta la soldadura positiva y negativa de la polaridad

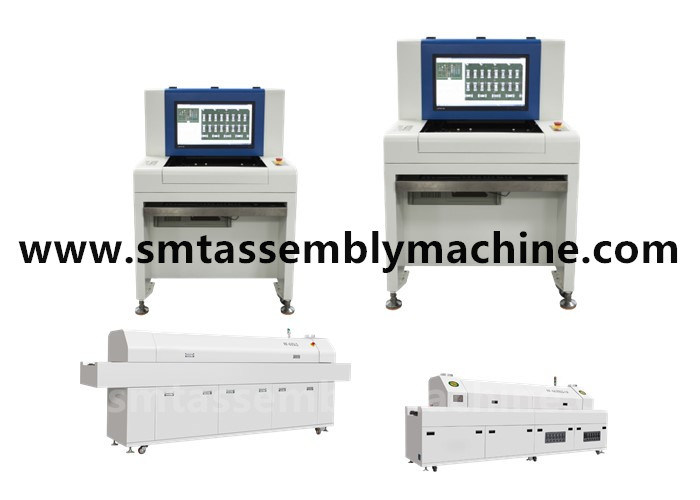

La línea de la INMERSIÓN consiste en las máquinas enchufables agita el equipo principal etc de AOI que suelda
Tamaño off-line Max430×330mm del PWB del control de máquina de la INMERSIÓN enchufable AOI SZ-X3 de la producción
La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Línea máquina y máquina en línea de la separación del equipo.
Modelos off-line: Productos del remiendo de la detección X1, productos enchufables de la detección X3;
Modelos en línea: Productos del remiendo de la detección de la foto de la cámara X5, productos enchufables de la detección de la foto de la cámara X6.
La maquinaria pesada de Tokio es una de las filiales de ultramar importantes del grupo de JUKI, que fue establecido en diciembre de 1994 en Shangai, China, dedicada principalmente a las ventas de las máquinas de la colocación de JUKI.
Soporte técnico, reparación y mantenimiento. JUKI fabrica la división del equipo de la colocación, incorporó el campo del equipo de la colocación en 1987, y en 1987 JUKI desarrolló la serie de KP de pequeñas máquinas universales de la colocación.
KP-560, KP-620, serie KE-710/720 (colocación mecánica) puesta en marcha en 1993, serie KE-730/740 (laser que coloca) en 1995,
En 1997, la máquina de la colocación de la serie KE-750/760 fue lanzada, KD-2077 fue lanzado en 1998, y JUKI abrió oficialmente la era de máquinas de velocidad mediana a partir de 2000 a 2009.
En 2000, la serie KE-2000 fue puesta en marcha, la máquina de alta velocidad KE-2010, máquina universal de alta velocidad KE-2020 de la colocación de la colocación; máquina de alta velocidad KE-2030 de la colocación 2001
. máquina de alta velocidad KE-2050, máquina universal de alta velocidad KE-2060 de la colocación 2003 de la colocación; Máquina de alta velocidad FX-1 de la colocación del módulo 2004;
prensa universal CX-1 de la nueva generación 2005; En 2007, la máquina de la colocación del as de JUKI fue llevada, la máquina de alta velocidad KE-2070, máquina universal de alta velocidad KE-2080 de la colocación de la colocación;
2008 dispensador de alta velocidad KD-2077, mounter de alta velocidad FX-2, mounter de alta velocidad FX-3 del módulo del módulo;
2010-2017 JUKI incorporó la línea programa de SMT de la combinación
En 2010, la máquina JX-100LED de la colocación fue entrada, en 2011, la máquina universal JX-200, la máquina de alta velocidad KE-3010, la máquina universal de alta velocidad KE-3020 de la colocación de la colocación de la colocación,
Módulo de alta velocidad Mounter FX-3R; Máquina 2013 de la colocación del LED JX-300LED, plataforma polivalente JM-20; Máquina compacta RX-6 de la colocación del módulo de la velocidad 2014,
Máquina RV-1 de la inspección visual del substrato; En 2016, la máquina de alto rendimiento del módulo de JUKI nació, y la máquina compacta de alta velocidad RX-7 de la colocación del módulo de la serie de RX fue lanzada, módulo compacto de alta velocidad
¡Mounter RX-6R, extensión de alta velocidad Mounter JX-350, impresora de la soldadura de la goma RP-1, máquina RV-2, 2017 reyes con mejores ventas RS-1 de la inspección visual del substrato llevado!
Máquina inteligente de alta velocidad RS-1 de la colocación del módulo;
En marzo de 2019 máquina inteligente de alta velocidad RS-1R, máquina inteligente de alta velocidad RX-7R de la colocación del módulo de la colocación del módulo
Los modelos clásicos de las máquinas de la colocación de JUKI son como sigue:
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
Serie del KJ de la máquina de la colocación de la gama completa de JUKI
Serie KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020 de KE
Las series FX-1/FX-2/FX-3 de FX son máquinas de alta velocidad
RX-6 RX-7 FX-3RL
Máquina especial JX-100 JX-200 JX-300LED JX-350LED de la colocación de la serie LED de JX
Máquina elegante de alta velocidad RS-1 de la colocación KD-2077
JUKI KJ-01 KJ-02 KJ01 KJ02
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad | Opcional: FOV 25μm/Pixel: speedStandard de la detección de 40.70m m X30.90mm< 270ms="">: FOV 20μm/Pixel: speedOptional de la detección de 32.56mm×24.72m m<260ms>: FOV 15μm/Pixel: speedOptional de la detección de 24.42m m X18.54mm< 240ms="">: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
