Horno de reflujo de soldadura de doble carril Tipo de aire caliente de 8 zonas con sistema de control PC

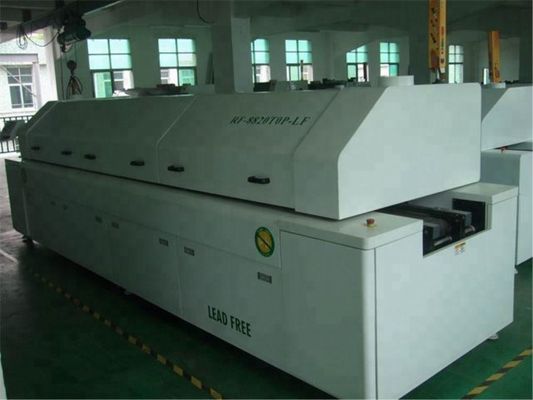

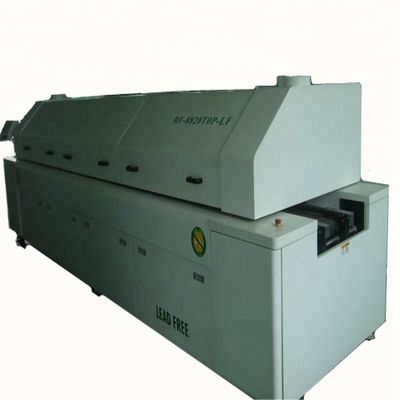

Gran horno de soldadura de doble rieles de 8 zonas de aire caliente con control PC 8820TOP

Nombre del productoZona 8Horno de soldadura por reflujo grande

Características del producto:

1 Uso de componentes de calefacción importados, uniformidad de temperatura, compensación térmica de alta eficiencia para la CSP, soldadura de componentes BGA;
2 Diseño específico de los aerogeneradores, volumen de ventilación, velocidad y estabilidad del viento;
Independiente de la zona de temperatura utilizando la circulación forzada, control PID independiente, la calefacción superior e inferior independiente, por lo que la precisión de la temperatura de la cámara del horno, uniformidad, capacidad térmica:
3 Calentamiento rápido, desde la temperatura ambiente hasta la temperatura de funcionamiento < = 30 minutos;
4 Importaciones de viento, vibración y ruido de alta calidad estable y de alta temperatura para el transporte motorizado de alta velocidad;
5 Dispositivo de elevación de horno de doble cilindro (actuadores lineales), seguro y fiable;
6 Cadena, la red de transporte con velocidad constante síncrona, el uso de alta precisión de frecuencia;
7 diseño especial de alta calidad de aluminio de rieles, la deformación es pequeña, el dispositivo de reabastecimiento automático de la cadena;
8 Protección de la potencia UPS, para garantizar la potencia de salida normal después de que la placa de PCB no se dañe;
9 Poderoso software, monitoreo en línea de la temperatura de la placa de PCB, y para mantener el análisis, almacenamiento e impresión de la curva de datos;
10 PC de control industrial y PLC utilizando el protocolo de comunicación MODBUS, estable, puso fin al fenómeno de la muerte;
11 Monitoreo automático, estado de trabajo de visualización, puede modificarse en cualquier momento los parámetros;
12 Diseño especial de horno patentado, buen aislamiento, bajo consumo de energía de la industria;
13 rieles de patente de deformación a alta temperatura, tres estructuras de sincronización moduladas por ancho de tornillo en paralelo para asegurar eficazmente el rieles, para evitar la salida del tablero,la aparición de no limpio, fácil de ajustar, con capacidad de operación automática y manual de modulación de ancho.
La red de sincronización de la cadena de transporte paralela constante de cadena estándar puede procesar una placa de PCB de un solo lado y dos lados, un sistema de transporte de doble carril opcional.
14 El sistema de modulación automática de ancho utiliza un control PID de circuito cerrado, de acuerdo con los parámetros de entrada transferidos automáticamente a las necesidades del ordenador de ancho, con una precisión de hasta 0,2 mm.
15 La zona de temperatura debido al diseño modular, cableado caliente del motor y calefacción de mantenimiento y reparación fácil.

16 Sistema de soplador centrífugo enfriado por aire forzado y sistema de recuperación automática de resina.

Parámetros del producto:


Zona 3 Horno de soldadura por reflujo

Parámetros del producto
Número de zonas de calefacción 3
longitud de la zona de calefacción 1000 mm
Modo de calefacción Aire caliente
Zona de enfriamiento número 1
Ancho máximo del PCB 300 mm
El modo de transporte izquierdo y derecho (izquierda-derecha opcional)
Altura del cinturón 880 + 20 mm
Modo de transmisión neto
Velocidad de las cintas transportadoras 0-2000 mm/min
La potencia de la línea 3 de 5 fases 380V o de una sola fase 50/60Hz 220V
Potencia normal 4Kw
Consumo de energía de trabajo Aproximadamente 1,5 kW

Máquina de soldadura con reflujo de la zona 6

Horno de soldadura por reflujo de zona 8

Modelo del producto: Se aplicará el procedimiento siguiente:
Características del producto:

Sistema de calefacción avanzado único de larga duración
1El sistema de calefacción con alta eficiencia y ahorro de energía de Suecia 110 v de níquel voltear el cabello tubo de calor, potencia de radiación longitud de onda máxima de 4 um, cooperar con reflector curvado,alta eficiencia térmica, el rápido aumento de la temperatura, la estructura especial del sistema de circulación de aire caliente forzado, hacen que el PCB y los componentes se calienten uniformemente, eliminan por completo el "efecto sombra".

2Adopta el relé de estado sólido Taiwan yangming de gran salida de corriente, seguro, confiable, combinado con el controlador de temperatura de control borroso,ha estado monitoreando el cambio de la temperatura ambiente y el valor térmico, con el dispositivo de calefacción mínimo de control de pulso, respuesta rápida, garantía +/- 1 °C, error de máquina de precisión de control de temperatura dentro del rango de + o - 2 °C,la distribución de la temperatura dentro de la dirección longitudinal de la distribución de la temperatura en las normas IPC.
3El control de temperatura adopta el control borroso importado y el controlador de precisión de computación inteligente PID, a través de la operación inteligente PID, el valor calórico de control automático,la función de control borroso para aumentar el exceso y la función de inhibición y respuesta rápida a la función de cambio de calor externo, la respuesta de velocidad más rápida al cambio del calor y la temperatura externos a través del control interno para garantizar un equilibrio más.
4Diseño de módulos de tuberías de calor, mantenimiento y desmontaje convenientes.
5El motor de alta temperatura y alta velocidad adopta Taiwan 3, viento suave, poca vibración, bajo ruido.
6El horno puede estar abierto en general, es ventajoso para la cámara de una estufa o horno limpio.
7. Con super mal, temperatura, diagnóstico de fallas, sonido y luz de alarma
8. energía, se calienta rápidamente, de temperatura ambiente a temperatura constante de unos 15 minutos.
9. radiador especial SSR, la eficiencia del radiador se mejora en gran medida, prolongar su vida útil eficazmente
10. Utilizando el sistema de protección de alta temperatura, horno están hechos de materiales especiales adecuados para la soldadura libre de plomo, área de soldadura equipada con sistema de recuperación de flujo de resina, proteger el medio ambiente.

Sistema de transmisión fiable y estable
1El sistema de accionamiento del motor de velocidad variable sin pasos de Taiwan STK, el regulador de velocidad sin pasos de la línea de la correa eléctrica, cooperar 1:15 0 reducción de turbina STK, funcionamiento sin problemas,la velocidad es 200-1800 - mm/min ajustable sin pasos, y tienen la velocidad lineal digital precisa de las instrucciones.
2Adopta una estructura de rueda independiente y un soporte plano, forma un conjunto completo de cinturón de malla de acero inoxidable, funcionamiento suave, la precisión de la velocidad puede ser de hasta + 20 mm / min.
Cinturón especial de malla de acero inoxidable, resistente al desgaste.El uso de una variante de larga duración no es fácil.
Parámetros del producto:
Número del área de calefacción, 8/8
longitud de la zona de calefacción, 2800 mm
Modo de calefacción, aire caliente completo
Número de zonas de enfriamiento, 2
Ancho máximo del PCB, 350 mm
Dirección de transporte, de izquierda a derecha (o de derecha a izquierda)
La altura de la cinta transportadora,880 ± 20 mm
Modo de transmisión, transmisión en red
Velocidad de la cinta transportadora, 0-1500 mm/min
fuente de alimentación,380v 5 de línea 3 de fase 50/60 Hz
Comienza la energía, 28kw
Potencia de trabajo normal, 6 kw
Tiempo de calentamiento, unos 15 minutos
Rango de control de la temperatura, a temperatura ambiente hasta 400 °C
Modo de control de temperatura, control del medidor de temperatura
Precisión del control de la temperatura,± 1°C
Desviación de temperatura del PCB,± 2°C
Alarma anormal, anomalías de temperatura
Tamaño de apariencia (longitud * anchura * altura), 4000 * 710 * 710 mm
Peso de la máquina, 550 kg

Máquina de soldadura de reflujo de gran tamaño, línea de guía 8 zona con control de PC
