Datos del producto:
Pago y Envío Términos:
|

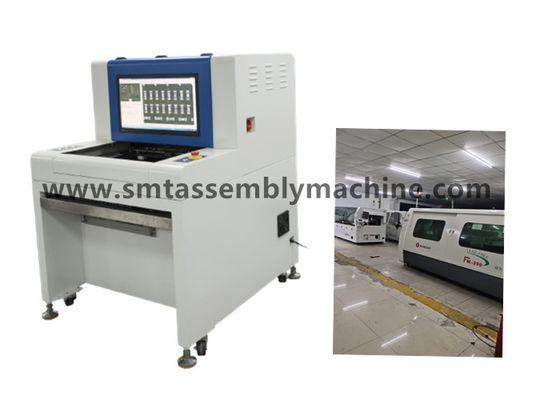

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | onda que suelda PCBA |
| Método de detección: | Alineación a todo color de la imagen | Cobertura de la detección: | Pegue el derramamiento, agujeros de la lata |
| Resaltar: | Máquina óptica de la inspección de AOI,Máquina óptica versátil de la inspección,AOI Machine versátil |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. es un fabricante profesional de equipos electrónicos que integra I + D, producción y ventas.
1Producción: equipo de prueba AOI, máquina de conexión AI, soldadura por onda, soldadura por reflujo, plataforma de conexión, máquina automática de carga y descarga, máquina de apilamiento,máquinas de esquina y otros equipos;
2El almacén tiene equipos de segunda mano: máquina de colocación Panasonic, máquina de colocación Yamaha, máquina de colocación JUKI, máquina de colocación Samsung, máquina de colocación doméstica EZ-Link,Máquina de colocación de plataformas domésticas,
3. máquina de impresión, soldadura de reflujo y otros equipos de apoyo; el almacén tiene accesorios: motores, tablas, cabezas láser, accesorios FEEDER, boquillas, etc.
Diseño científico de la fuente de luz
1. Diodos emisores de luz Ph-ilips
2La tecnología de procesamiento general para garantizar la exactitud del ángulo de iluminación de la fuente de luz
3Detección de brillo estricta
4Prueba de envejecimiento estricta, vida útil garantizada de 50.000 horas
5. Uso científico del principio de luz tricolor, de modo que el componente pueda presentar diferentes colores del cuerpo y soldar en diferentes ángulos para lograr fines de detección precisos.
Artículos inspeccionables: DIP enchufe después de la soldadura en onda: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
