Datos del producto:
Pago y Envío Términos:
|

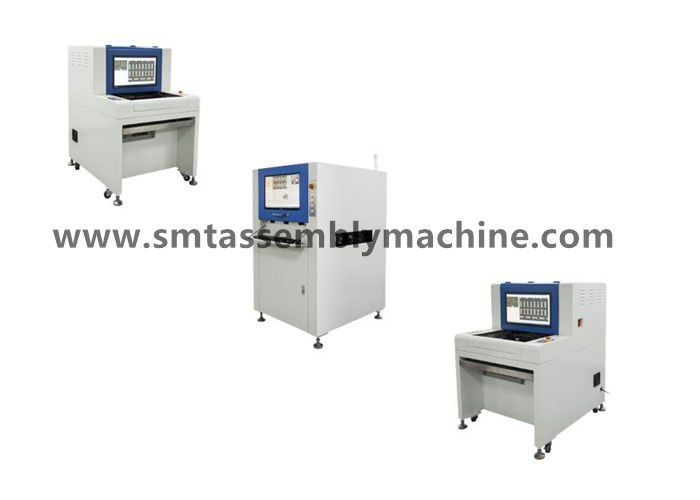

| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | después de placa de circuito de la inspección de la onda que suelda |
| Método de detección: | Reconocimiento de caracteres | Cobertura de la detección: | Cortocircuito, soldadura vacía |
| Resaltar: | Máquina off-line AOI,Máquina AOI de PCBAS,Máquina del aoi de PCBAS en smt |
||
La función del equipo de ensayo AOI es detectar productos defectuosos en el control de placas PCBA.
Después de la soldadura en onda del enchufe DIP: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera, etc.
Después del horno SMT: piezas faltantes, desalineación, piezas equivocadas, polaridad inversa, rotura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.
Máquina de línea de separación de equipos y máquina en línea.
Modelos fuera de línea: productos para parches de detección X1, productos complementarios de detección X3;
Modelos en línea: productos de parches de detección de fotos de la cámara X5, productos complementarios de detección de fotos de la cámara X6.
Shenzhen Wanbo Hi-Tech Co., Ltd. es un fabricante profesional de equipos electrónicos que integra I + D, producción y ventas.
1Producción: equipo de prueba AOI, máquina de conexión AI, soldadura por onda, soldadura por reflujo, plataforma de conexión, máquina automática de carga y descarga, máquina de apilamiento,máquinas de esquina y otros equipos;
2El almacén tiene equipos de segunda mano: máquina de colocación Panasonic, máquina de colocación Yamaha, máquina de colocación JUKI, máquina de colocación Samsung, máquina de colocación doméstica EZ-Link,Máquina de colocación de plataformas domésticas,
Máquina de impresión, soldadura de reflujo y otros equipos de apoyo; El almacén tiene accesorios: motores, tablas, cabezas láser, accesorios FEEDER, boquillas, etc.
Shenzhen Wanbo Hi-Tech Co., Ltd. ha invertido millones de yuanes en el departamento de mantenimiento, ha comprado equipos de mantenimiento avanzados e instrumentos del extranjero,y puede realizar pruebas en línea sin desmontaje de la calidad de varios circuitos integrados de la placa de control. Equipado con varios programadores, varios PROM, EEPROM, PLD, MCU y otros IC programables para descargar, programar, copiar, descifrar, cifrar, etc.Tiene avanzados instrumentos y equipos especiales de prueba y depuración con láserLas piezas reparadas pueden ser reparadas, reemplazadas y descuentadas rápidamente.
Panasonic Panasonic gama completa de máquinas de colocación:
1El modelo de la máquina de colocación de la serie CM de Panasonic: CM88 CM202 CM212 CM402 CM602;
2El modelo de la máquina de colocación de la serie Panasonic BM de Panasonic: BM123 BM133 BM221 BM231;
3Los modelos de máquinas de colocación de la serie Panasonic NPM de Panasonic son: NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2;
Otros modelos de máquinas de colocación de Panasonic son: mv2c mv2f mv2v mv2vb msh mpa msr msf y así sucesivamente
CM BM ha sido descontinuado. La placa grande Panasonic es un producto del siglo pasado. Excepto que MSR HT MSF MCF es un producto de principios de este siglo.
Ahora la corriente principal es la serie NPM: D, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
Los modelos de máquinas de colocación de Panasonic incluyen NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D.
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad |
Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Control remoto | Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
