Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | ¿Qué haces? | Inspeccionar el PCB: | antes / después del horno de reflujo |
|---|---|---|---|
| La cámara: | CCD a todo color | Método de inspección: | TOC, histograma, coincidencia, corto, otro, cresta, pin |
| componentes mínimos: | 01005 chip, IC de 0,3 pitch | Sistema del código de barras: | La cámara reconoce y transmite automáticamente el código de barras |
| Resaltar: | Equipo de inspección óptica automatizada,Equipo de inspección de AOI |
||

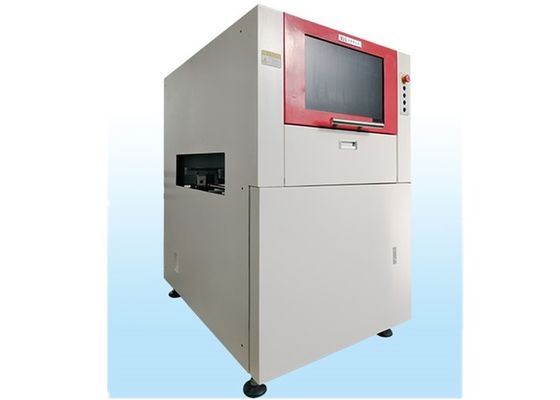

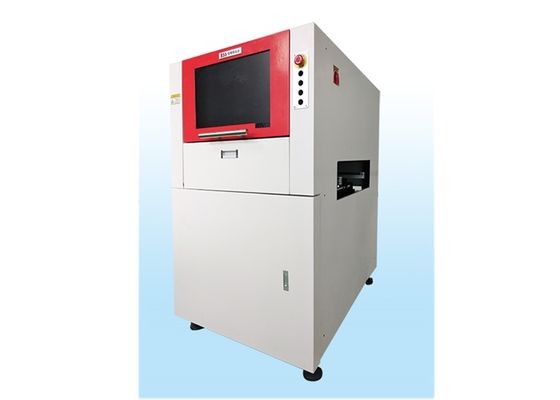

máquina de inspección AOI en línea para PCB de la línea de producción smt antes o después de la soldadura del horno de reflujo
Máquina AOI fuera de línea de alta precisión
Características
1. trabajo antes o después del horno
2Operación remota en red
3La plataforma adopta Ace S50C de acero japonés, que tiene una alta dureza y una pequeña deformación.
garantiza el funcionamiento exacto y estable de la máquina.
4. Rodas de tornillo importadas para un funcionamiento más suave
5Fuente de luz LED coaxial RRGB
6. Múltiples algoritmos para manejar fácilmente entornos de inspección complejos
7. Función de compensación automática de la placa de flexión, la detección de placa flexible también es excelente
8Sistema de protección de cortina de luz de seguridad para garantizar la seguridad del operador
9Alemania CCD cámara industrial, lente japonesa, también puede garantizar la claridad de la imagen durante el
proceso de movimiento
10.Con el servo japonés, la máquina se mueve con mayor precisión y suavidad
11La programación es sencilla, y se puede empezar en unos pocos días (finalmente depende de su
capacidad de aprendizaje)
12En las estadísticas de los datos del SPC, el mismo error se produce automáticamente alarma, mejorando así la producción
Proceso
Parámetro de la función
| Consejo de inspección | Compruebe el circuito después del horno de reflujo SMT. |
| Método de detección | El algoritmo TOC, el algoritmo del histograma, el algoritmo de coincidencia, el algoritmo corto, el algoritmo OTHER, el algoritmo CREST, el algoritmo PIN y muchos otros algoritmos líderes internacionales,el sistema establece automáticamente sus parámetros de acuerdo con los diferentes puntos de detección. |
| la cámara | Es una cámara digital inteligente a todo color. |
| Resolución / rango visual / velocidad |
La velocidad de detección es de < 210 ms/FOV.
|
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escribe manualmente, marco automático, importa datos CAD automáticamente correspondiente biblioteca de componentes. |
| control remoto | Operación remota a través de la red TCP 1 IP, visualización, arranque o parada de la máquina, modificación del programa, etc., en cualquier momento y en cualquier lugar. |
| Tipo de cobertura de detección | Desviación, menos estaño, cortocircuito, contaminación, piezas faltantes, sesgo, lápida, lado hacia arriba, volcado, pieza equivocada, rota, altura flotante, polaridad, soldadura en frío, soldadura vacía, pegamento de desbordamiento, agujero de estaño,- No. - No., etc. |
| Función especial | Múltiples programas se ejecutan al mismo tiempo, soporte de programa automático; puede comprobar 0-359. |
| Prueba mínima de piezas | 10 um: 01005 chip y 0.3 pitch IC. |
| Resumen de las características del producto y sistema de código de barras de control de procesos | Los datos de prueba se registran y estadísticamente se analizan y analizan. El estado de producción y el análisis de calidad se pueden ver en cualquier área, y Excel. Txt y otros formatos de archivo se pueden emitir. |
| Sistema de códigos de barras | La cámara reconoce y transmite automáticamente el código de barras (código 1D o 2D) y múltiples funciones de marca (incluida la marca mala). |
| Modo de servidor | Con el servidor central, varios datos de AOI se pueden gestionar de forma centralizada. |
| sistema operativo | Windows 7 Profesional. ¿Qué es eso? |
| Resultado de comprobación | El monitor LCD de 22 pulgadas. |
Parámetros del sistema
| Rango de tamaños de PCB | El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | En la parte superior: 3,5 mm En la parte inferior: 3,5 mm |
| Peso máximo de los PCB | 3 kilos |
| Curvatura del PCB | < 5 mm o 2% de la longitud diagonal del PCB |
| Altura del PCB | PCB. Lado superior: 30 mm PCB inferior (Lado inferior): 60 mm |
| Sistema de transporte | Instalaciones bilaterales abiertas y almacenadas automáticamente, que compensan automáticamente la deformación de la curvatura del PCB |
| Altura del transportador desde el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador | PCB se mueve en la dirección Y |
| El conductor de la plataforma X/Y | Motor de servo de tornillo y AC, PCB fijo, cámara se mueve en dirección XY; cada unidad pasa la certificación CTQ |
| suministro de energía | AC230V 50/60 Hz es inferior a 0,5 KVA |
| Presión del aire | No es necesario. |
| peso del equipo | Unos 520 kilos. |
| Dimensiones del equipo | Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| Temperatura y humedad ambiente | 10~35°C 35~80% de H.R. (sin condensación) |
| Seguridad de los equipos | Cumplir con las normas de seguridad CE |
