Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | equipo de prueba AOI | Modelo: | SZ-X1 |
---|---|---|---|
Garantía: | 365 dias | Condición: | Nuevo |
Peso: | 350-400 kg | Escribe: | Automatización de pruebas |
Alta luz: | Máquina de inspección TCP IP AOI,Máquina de inspección AOI de productos PCBA |

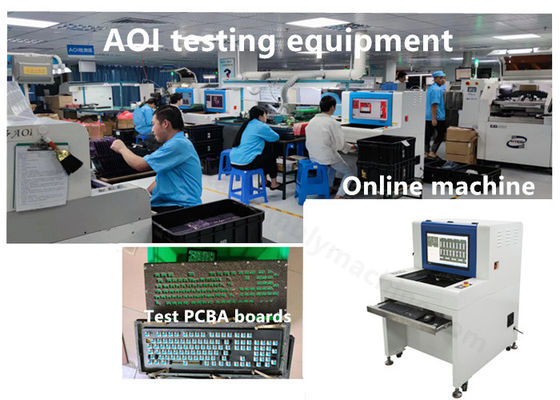

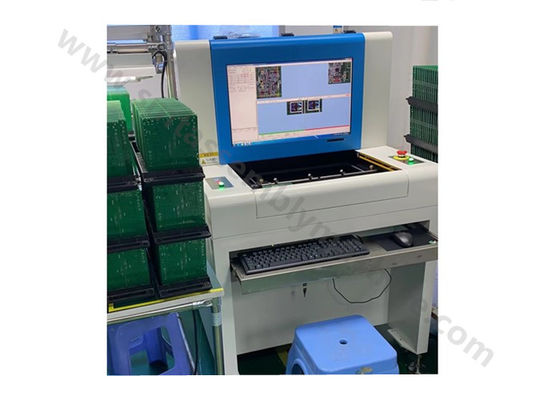

Máquina de inspección AOIParches SMT y equipo de inspección
importación CAD
CAD es importado automáticamente por software de nivel superior
Después de importar los datos CAD, haga clic en Restablecer campos para restablecer los nombres de cada campo
1) Ubicación del componente: el nombre de la ubicación del componente del componente estándar en el sistema de coordenadas real.
2) X: La abscisa del componente estándar en el sistema de coordenadas mecánicas.Máquina de recogida y colocación SMT
3) Y: La ordenada del componente estándar en el sistema de coordenadas mecánicas.
4) Ángulo: El ángulo del componente estándar en el sistema de coordenadas mecánicas.
5) Número de pieza: correspondiente al estándar de número de pieza en la fábrica, un parámetro importante del enlace automático de componentes.
6) Longitud: Longitud del componente.
7) Ancho: Ancho del componente.
[Nota] Para placas de circuito impreso más grandes, las posiciones de coordenadas de todos los componentes se pueden alinear mediante dos componentes que están muy separados (en diagonal) al hacerlo:máquina smd máquinas smt
Haga clic en [Bloquear] (el nombre del botón cambia a [Establecer punto de identificación]),máquina smt
recoger y colocar la máquinaalinear el centro de los "diez" en el diagrama FOV con el centro del componente,
luego haga clic en [Establecer punto de identificación] en la ventana de importación de CAD y luego establezca otro punto de identificación en diagonal de la misma manera.
Después de este paso, no es necesario utilizar [compensación global] para que la posición del componente sea precisa.
Cambie a la ventana de miniaturas cuando se complete la importación de CAD:
Después de configurar los nombres de campo de la columna de datos CAD, seleccione "Siguiente" para convertir los datos de acuerdo con la situación real.
(Generalmente, el valor predeterminado es suficiente)Máquina de inspección AOI
A continuación, seleccione Siguiente para que aparezca la imagen de la imagen del componente.
Barra de herramientas:
1) Girar 90 grados en el sentido de las agujas del reloj: la imagen reflejada se gira 90 grados en el sentido de las agujas del reloj.
2) Girar 90 grados en sentido contrario a las agujas del reloj: la imagen reflejada se gira 90 grados en sentido contrario a las agujas del reloj.
3) Girar 180 grados: la imagen reflejada se gira 180 grados en el sentido de las agujas del reloj.
7) Finalizar: después de ajustar la imagen de la imagen del componente, cargue los datos CAD en el programa.
8) Vinculación automática según estándares comunes: cuando se selecciona,
los datos se vincularán automáticamente a los datos estándar del diagrama estándar común.
Parámetro de función
Especificaciones del producto SZ-X1 | ||
Prueba de especificación de PCBA |
Rango de tamaño de PCBA | 50*50mm~430*330mm |
Rango de espesor | 0,5 ~ 5,0 mm | |
Peso máximo de PCBA | 3kg | |
Cur vatura PCBA | <5 mm o 2 % de la longitud de la diagonal | |
Altura de PCBA | Parte superior: 30 mm; Parte inferior: 60 mm | |
Compruebe la salida de resultados | LCD de 22 pulgadas, compatible con salida OK/ng buff shunt | |
Función extendida |
Sistema de código de barras | Reconocimiento automático de código de barras (1D y 2D) |
Control remoto |
Operación remota a través de TCP/IP |
|
Modo servidor |
Con el servidor central, se pueden centralizar y administrar múltiples datos de Aol |
|
SPC y control de programa | Recopile y analice los datos de prueba en todo el proceso, y vea el estado de producción y el análisis de calidad a través del control remoto | |
funcion especial | Detección de programa múltiple de tablero conectado múltiple, función de detección de programa de conmutación automática lateral a/B |
