Datos del producto:
Pago y Envío Términos:
|

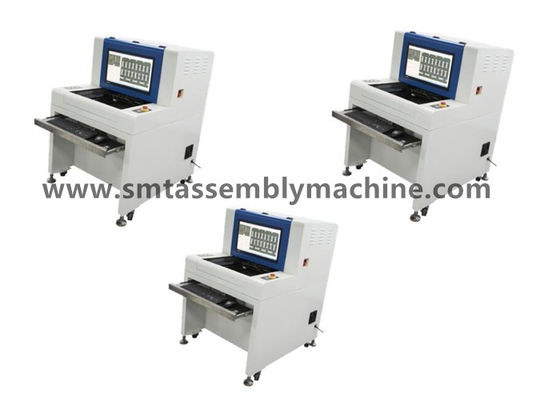

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Después del horno que suelda de la onda |
| Método de detección: | color de la extracción | Cobertura de la detección: | menos compensación de la lata |
Shenzhen Wanbo Hi-Tech Co., Ltd. se adhiere al principio de sinceridad, simplicidad, pragmatismo y modestia, se adhiere al principio de buscar la verdad a partir de los hechos, utiliza productos como medio,y adopta la nueva forma de creación de servicios de PI como filosofía de negocio, proporcionamos a los clientes soluciones para realizar el valor social de la empresa y el equipo.

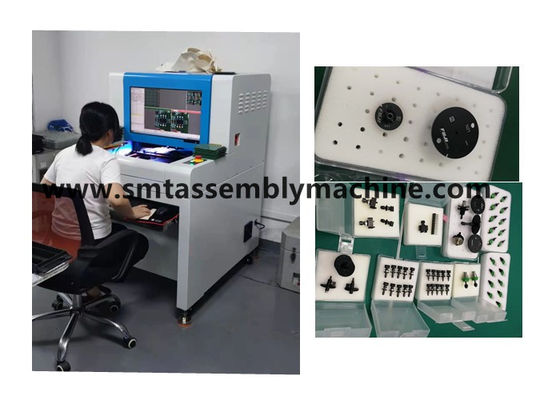

La función del equipo de ensayo AOI es detectar productos defectuosos en el control de placas PCBA.
Después de la soldadura en onda del enchufe DIP: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera, etc.
Después del horno SMT: piezas faltantes, desalineación, piezas equivocadas, polaridad inversa, rotura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.

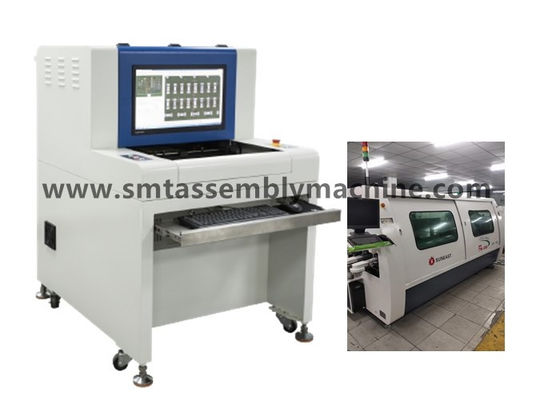

Máquina de línea de separación de equipos y máquina en línea.
Modelos fuera de línea: productos para parches de detección X1, productos complementarios de detección X3;
Modelos en línea: productos de parches de detección de fotos de la cámara X5, productos complementarios de detección de fotos de la cámara X6.
Ventajas de la AOI:
1) Los objetos que deben inspeccionarse:
Después de la soldadura en onda del enchufe DIP: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera, etc.
SMT: piezas faltantes, desalineación, piezas equivocadas, polaridad inversa, rotura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.
2) Potentes características de software
◆Extracción de colores, análisis estadístico ◆Reconocimiento de caracteres (OCR) ◆Análisis de la distancia de los colores
◆Análisis de la gravedad específica en blanco y negro
◆ Análisis de similitud gráfica ◆ Importación de datos CAD ◆ Función de estadísticas de SPC
◆ Gestión del nivel de operación ◆ Escaneo de código de barras ◆ Programación fuera de línea
◆Función de datos CAD ◆Identificación y detección automáticas de la superficie inferior ◆Detección de paneles múltiples
◆ Interconexión de varias máquinas ◆ Biblioteca estándar de componentes construida por el propio equipo ◆ Puede generar y exportar informes diarios, semanales y mensuales
◆Puede conectarse a varias estaciones de mantenimiento
3) Diseño de estructuras mecánicas de precisión
◆ Alta rigidez de la base de la máquina, centro de gravedad mecánico razonable, poca vibración durante el funcionamiento, aspecto hermoso y generoso
◆Relé guía de tornillo de precisión, rieles de alambre
◆ Instalación automática de precisión, carga y descarga de PCB fácil y rápida
◆Exquisita tecnología de ensamblaje para garantizar el uso estable y la larga vida útil de toda la máquina.
4) Control eléctrico estable
◆Servo sistema de accionamiento, estable y maduro
◆LS control de movimiento maduro y estable
◆EPIX, tecnología avanzada de captura y procesamiento de imágenes
◆OMRON estable varios dispositivos eléctricos, larga vida útil
◆LAAP cable de cadena de arrastre de alta flexibilidad, la vida útil puede alcanzar de 5 a 8 millones de veces
◆ Estabilidad del circuito, fácil mantenimiento, seguridad.
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad |
Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV La velocidad de detección es < 260 ms/FOV. Opcional: 15 μm/FOV de píxeles: 24,42 mm X 18,54 mm Velocidad de detección < 240 ms/FOV Opcional: 10μm/Pixel FOV: 16.28mm X12.36mm Velocidad de detección < 220ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Control remoto | Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
