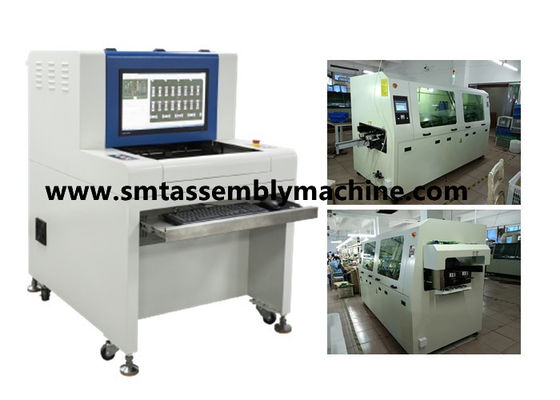

La importación de los datos de la función cad del software de AOI SZ-X3 hace la programación conveniente
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | equipo de prueba AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Después de soldar de la onda |
| Método de detección: | análisis estadístico | Cobertura de la detección: | Cortocircuito, contaminación |
La importación de los datos de la función cad del software de AOI SZ-X3 hace la programación conveniente
AOI SZ-X3 tiene una fuente de luz coaxial de RRGB LED con un índice directo del paso del 99%
AOI SZ-X3 detecta el contenido con más lata menos perno del cortocircuito del agujero de la lata de la lata no hacia fuera
AOI SZ-X3 detecta la conexión de la lata entre los pernos componentes de PCBA detrás del horno
AOI SZ-X1 detecta cortocircuito componente de PCBA después de horno que suelda de la onda
Inspección off-line Suppor t del aoi remoto después del entrenamiento vice y en línea del ser de las ventas
Equipo de prueba superficial del soporte AOI de la máquina de la tecnología del soporte, tablero de prueba de PCBA
Shenzhen Wanbo Co. de alta tecnología, Ltd. se adhiere al principio de sinceridad, de simplicidad, de pragmatismo y de modestia, se adhiere al principio de verdad que busca de los hechos, productos de las aplicaciones como el medio, y adopta la nueva forma de crear servicios del IP como la filosofía del negocio, proveemos de clientes las soluciones para realizar el valor social de la compañía y del equipo.
La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Línea máquina y máquina en línea de la separación del equipo.

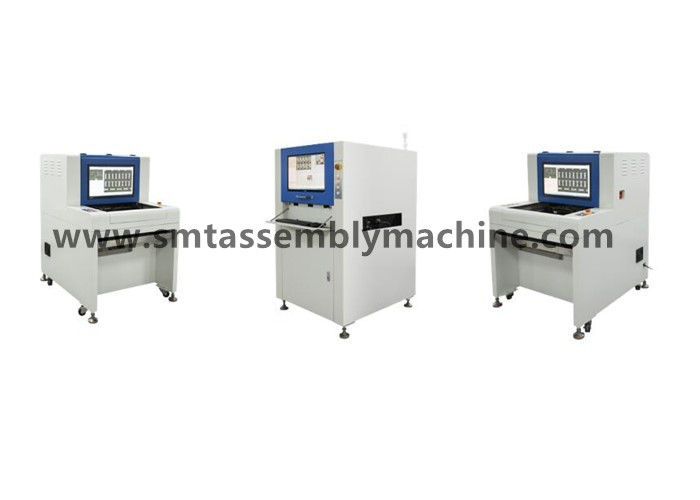

Modelos off-line: Productos del remiendo de la detección X1, productos enchufables de la detección X3;
Modelos en línea: Productos del remiendo de la detección de la foto de la cámara X5, productos enchufables de la detección de la foto de la cámara X6.
Ventajas de AOI:
1) Artículos de Inspectable:
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
2) Características del programa potentes
◆Extracción del color, análisis de la distancia del ◆Color del reconocimiento del ◆Character del análisis estadístico (OCR)
◆IC que tiende un puente sobre análisis blanco y negro del ◆Luminance del análisis de la gravedad específica del ◆
◆Las estadísticas gráficas del proceso estadístico del ◆ de la importación de los datos del ◆ cad del análisis de la semejanza funcionan
◆Programación off-line de exploración del ◆ de la gestión de la operación del código de barras llano del ◆
◆Los datos del cad funcionan identificación y detección ◆Automatic de la detección del Multi-panel del ◆ del fondo
◆informes estándar componentes Uno mismo-construidos ◆ del ◆ de la biblioteca de la interconexión de la Multi-máquina que puede generar y exportar diario, semanales y mensuales
◆Puede ser conectado con las estaciones múltiples del mantenimiento
3) Diseño mecánico de la estructura de la precisión
◆Alta base de la máquina de la rigidez, centro de gravedad mecánico razonable, pequeña vibración durante el aspecto de la operación, hermoso y abundante
◆Carril de guía del tornillo de la precisión, carril del alambre
◆PWB automático del accesorio de la precisión, fácil y rápido del cargamento y de la descarga
◆Tecnología exquisita de la asamblea para asegurar el uso y la larga vida estables de la máquina entera.
4) Control eléctrico estable
◆Sistema de impulsión servo, estable y maduro
◆Control maduro y estable del LS de movimiento
◆EPIX avanzó captura de la imagen y tecnología de proceso
◆Dispositivos eléctricos estables de OMRON diversos, vida de servicio larga
◆El cable de cadena de la fricción de la alto-flexibilidad de LAAP, la vida de servicio puede alcanzar 5 millón de a 8 millones de veces
◆Estabilidad del circuito, mantenimiento fácil, seguridad.
5) Diseño científico de la fuente de luz
◆Diodos electroluminosos de Philips
◆La tecnología de proceso total asegura la exactitud del ángulo de la iluminación de la fuente de luz
◆Detección estricta del brillo
◆Prueba de envejecimiento estricta, garantizada vida de servicio de 50.000 horas
◆El uso científico del principio ligero tricolor, puede hacer que el componente presenta diversos colores del cuerpo y de la soldadura a diversos ángulos para alcanzar propósitos exactos de la detección.
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad | Opcional: FOV 25μm/Pixel: speedStandard de la detección de 40.70m m X30.90mm< 270ms="">: FOV 20μm/Pixel: speedOptional de la detección de 32.56mm×24.72m m<260ms>: FOV 15μm/Pixel: speedOptional de la detección de 24.42m m X18.54mm< 240ms="">: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
| Gama del grueso del PWB | 0,3 a 5 milímetros |
| PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo del PWB | 3KG |
| Flexión del PWB | <5mm or="" 2=""> |
| Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
