Datos del producto:
Pago y Envío Términos:
|

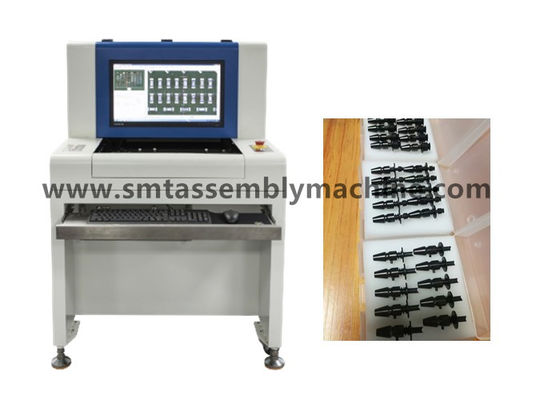

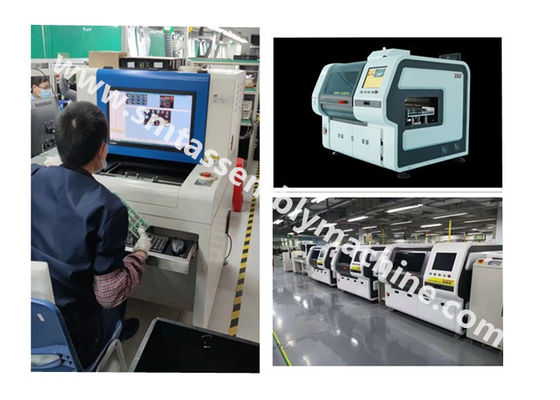

Nombre de producto: | equipo de prueba AOI | Modelo: | SZ-X3 |
---|---|---|---|
Dimensión: | 1070*900*1310mm | Control: | el soldar después de onda |
Método de detección: | análisis estadístico | Cobertura de la detección: | cortocircuito de la contaminación |
La función del equipo de prueba de AOI es detectar productos defectuosos del control del tablero de PCBA.
Después de soldar de la onda del enchufe de la INMERSIÓN: más lata, menos lata, agujero de la lata, cortocircuito, perno no hacia fuera, etc.
Después del horno de SMT: piezas que faltan, desalineamiento, piezas incorrectas, revés de la polaridad, fractura, contaminación, menos lata, más lata, cortocircuito, el soldar virtual, etc.
Línea máquina y máquina en línea de la separación del equipo.

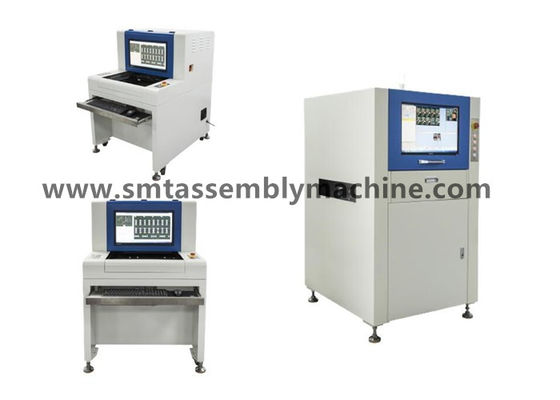

Modelos off-line: Productos del remiendo de la detección X1, productos enchufables de la detección X3;
Modelos en línea: Productos del remiendo de la detección de la foto de la cámara X5, productos enchufables de la detección de la foto de la cámara X6.
Función potente del software
◆Extracción del color, análisis de la distancia del color del ◆ del reconocimiento de caracteres del ◆ del análisis estadístico (OCR)
◆Análisis blanco y negro del brillo del ◆ del análisis de la gravedad específica del ◆ del puente de IC
◆Función estadística del proceso estadístico de la semejanza del análisis del ◆ cad de los datos del ◆ gráfico de la importación
Diseño mecánico de la estructura de la precisión
◆Alta base de la máquina de la rigidez, centro de gravedad mecánico razonable, pequeña vibración durante el aspecto de la operación, hermoso y abundante
◆Carril de guía del tornillo de la precisión, carril del alambre
◆PWB automático del accesorio de la precisión, fácil y rápido del cargamento y de la descarga
◆Tecnología exquisita de la asamblea para asegurar el uso y la larga vida estables de la máquina entera.
Control eléctrico estable
◆Sistema de impulsión servo, estable y maduro
◆Control maduro y estable del LS de movimiento
◆EPIX avanzó captura de la imagen y tecnología de proceso
◆Dispositivos eléctricos estables de OMRON diversos, vida de servicio larga
◆El cable de cadena de la fricción de la alto-flexibilidad de LAAP, la vida de servicio puede alcanzar 5 millón de a 8 millones de veces
◆Estabilidad del circuito, mantenimiento fácil, seguridad.
Diseño científico de la fuente de luz
◆Diodos electroluminosos de Philips
◆La tecnología de proceso total asegura la exactitud del ángulo de la iluminación de la fuente de luz
◆Detección estricta del brillo
◆Prueba de envejecimiento estricta, garantizada vida de servicio de 50.000 horas
◆El uso científico del principio ligero tricolor, puede hacer que el componente presenta diversos colores del cuerpo y de la soldadura a diversos ángulos para alcanzar propósitos exactos de la detección.
Parámetros y configuración del dispositivo
Especificaciones funcionales | |
Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
Cámara | Cámara digital elegante a todo color |
Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: estándar de la velocidad de la detección de 40.70m m< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
Teledirigido | Operación remota, visión, comenzar o detención de programas del funcionamiento, de la modificación de la máquina, del etc. en cualquier momento, dondequiera, en cualquier momento, dondequiera a través de la red del TCP/IP |
Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
sistema operativo | Profesional Windows7 |
Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
Especificaciones de sistema | |
Gama de tallas del PWB | 50×50m m (minuto) ~430×330mm (máximos) |
Gama del grueso del PWB | 0,3 a 5 milímetros |
PWB que afianza la liquidación del borde con abrazadera del sistema | TOP: parte inferior de 3,5 milímetros: 3,5 milímetros |
Peso máximo del PWB | 3KG |
Flexión del PWB | <5mm or="" 2=""> |
Top del PWB y altura neta inferior | Lado superior del PWB: lado de la parte inferior del PWB de 30 milímetros: 60 milímetros |
Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
Altura del transportador sobre la tierra | 850 a 920 milímetros |
Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
Peso del dispositivo | APROXIMADAMENTE 350KG |
Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
