Datos del producto:
Pago y Envío Términos:
|

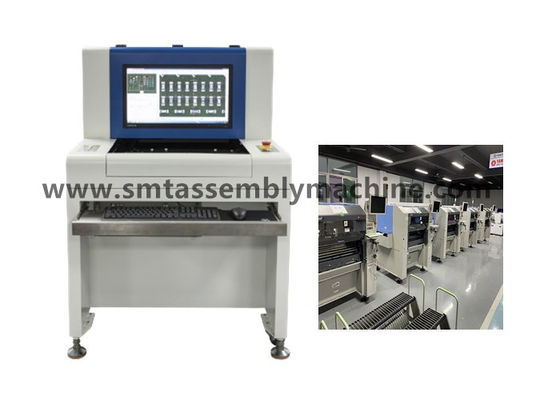

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Inspección de la placa de circuito después de soldar de la onda |
| Método de detección: | Modelado estadístico | Cobertura de la detección: | Piezas que faltan, sesgados |
La función del equipo de ensayo AOI es detectar productos defectuosos en el control de placas PCBA.
Después de la soldadura en onda del enchufe DIP: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera, etc.
Después del horno SMT: piezas faltantes, desalineación, piezas equivocadas, polaridad inversa, rotura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.
Máquina de línea de separación de equipos y máquina en línea.

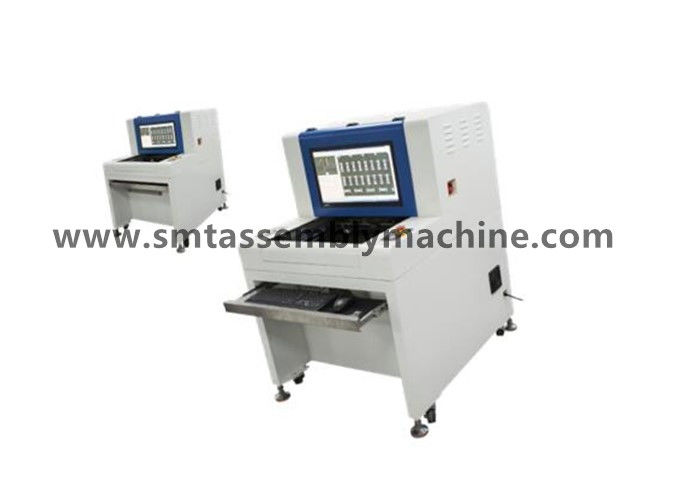

Modelos fuera de línea: productos para parches de detección X1, productos complementarios de detección X3;

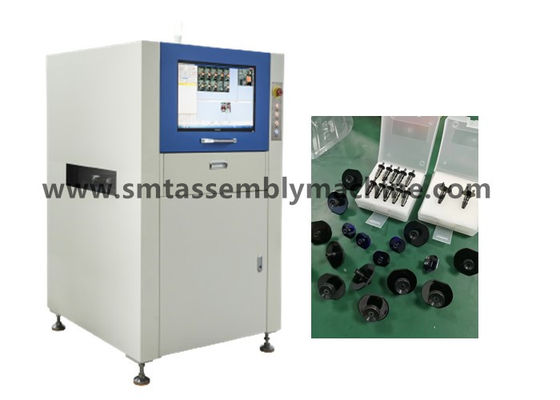

Modelos en línea: productos de parches de detección de fotos de la cámara X5, productos complementarios de detección de fotos de la cámara X6.
Funcionalidad de software potente
◆ extracción de color, análisis estadístico ◆ reconocimiento de caracteres (OCR) ◆ análisis de distancia de color
◆ Puente IC ◆ Análisis de gravedad específica en blanco y negro ◆ Análisis de brillo
◆ Análisis de similitud gráfica ◆ Importación de datos CAD ◆ Función estadística de la SPC
Diseño de estructuras mecánicas de precisión
◆ Alta rigidez de la base de la máquina, centro de gravedad mecánico razonable, poca vibración durante el funcionamiento, aspecto hermoso y generoso
◆Relé guía de tornillo de precisión, rieles de alambre
◆ Instalación automática de precisión, carga y descarga de PCB fácil y rápida
◆Exquisita tecnología de ensamblaje para garantizar el uso estable y la larga vida útil de toda la máquina.
Shenzhen Wanbo Hi-Tech Co., Ltd. es un fabricante profesional de equipos electrónicos que integra I + D, producción y ventas, produciendo: equipo de prueba AOI, máquina de conexión AI, soldadura de onda,soldadura por reflujo, plataforma de conexión, máquina automática de carga y descarga, máquina de apilamiento, máquina de esquina y otros equipos; el almacén tiene equipos de segunda mano: máquina de colocación Panasonic,Máquina de colocación Yamaha, máquina de colocación JUKI, máquina de colocación Samsung, máquina de colocación EZ-pass doméstica, máquina de colocación de plataforma doméstica, máquina de impresión, soldadura de reflujo y otros equipos de apoyo;El almacén tiene accesorios: motores, tablas, cabezas láser, accesorios FEEDER, boquillas, etc.
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad |
Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Control remoto | Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
