Datos del producto:
Pago y Envío Términos:
|

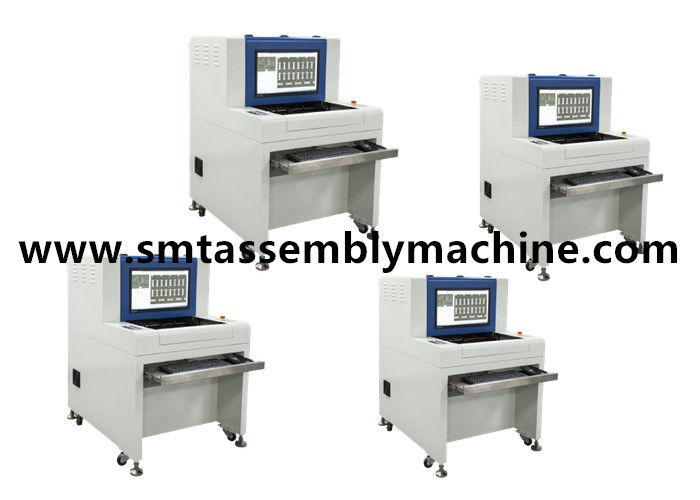

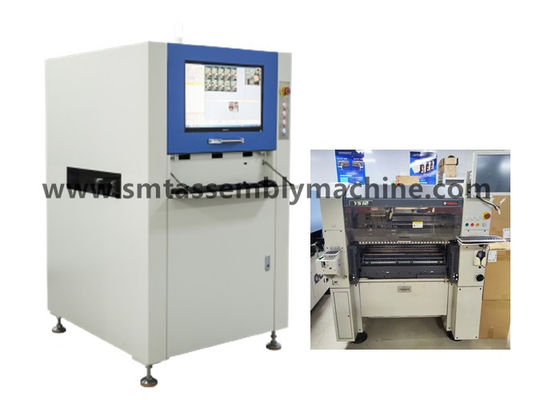

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Después de la onda que suelda de la máquina de la placa |
| Método de detección: | Las estadísticas del proceso estadístico funcionan | Cobertura de la detección: | Volumen de ventas, error |
| Resaltar: | AOI Inspection Machine para PCBAS,Tablero componente AOI Inspection Machine del ratón,AOI Machine para PCBAS |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. es un fabricante profesional de equipos electrónicos que integra I + D, producción y ventas, produciendo: equipo de prueba AOI, máquina de conexión AI, soldadura de onda,soldadura por reflujo, plataforma de conexión, máquina automática de carga y descarga, máquina de apilamiento, máquina de esquina y otros equipos; el almacén tiene equipos de segunda mano: máquina de colocación Panasonic,Máquina de colocación Yamaha, máquina de colocación JUKI, máquina de colocación Samsung, máquina de colocación EZ-pass doméstica, máquina de colocación de plataforma doméstica, máquina de impresión, soldadura de reflujo y otros equipos de apoyo;El almacén tiene accesorios: motores, tablas, cabezas láser, accesorios FEEDER, boquillas, etc.
La función del equipo de ensayo AOI es detectar productos defectuosos en el control de placas PCBA.
Después de la soldadura en onda del enchufe DIP: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera, etc.
Después del horno SMT: piezas faltantes, desalineación, piezas equivocadas, polaridad inversa, rotura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.
Máquina de línea de separación de equipos y máquina en línea.
Modelos fuera de línea: productos para parches de detección X1, productos complementarios de detección X3;
Modelos en línea: productos de parches de detección de fotos de la cámara X5, productos complementarios de detección de fotos de la cámara X6.
Fujifilm FUJI máquina de colocación de gama completa:
Las series CP, XP, NXT, M3, M6 y AIMEX, las series CP
Los modelos de máquinas de módulos de alta velocidad son los siguientes (máquinas de gama alta de Fujifilm):
NXT M3,M3S,M3 II,M3 IIC,M3 III,M3 IIIC,M6,M6 II,M6 IIC,M6 III,M6 IIIC
NXT tiene NXT I/NXT II/NXT III/respectivamente generación NXT, generación NXT II, generación NXT III, la primera generación apareció en 2004, la segunda generación apareció en 2009,y la tercera generación apareció en 2013.
Los modelos de máquinas multifunción de velocidad media son los siguientes (serie XPF): XPF-L, XPF-W, XPF-S, todos los cuales aparecieron en 2008.
Los modelos de la serie CP/xp son de la serie anterior de máquinas de colocación Fujifilm, como los modelos CP732/CP742/CP842 y otros,
Esta serie de modelos está actualmente en circulación en el mercado es relativamente pequeña, el año es relativamente largo, la fábrica de colocación general utiliza menos,porque la precisión de la colocación no es demasiado alta,
En el caso de los materiales relativamente grandes, como el 0603 o superior, la colocación actual de los componentes electrónicos 0402/0201 no es ideal.
Los modelos de máquinas de torretas de alta velocidad son los siguientes (la serie CP, como su nombre indica, es un modelo de parche que juega principalmente CHIP):
Los Estados miembros deberán establecer un marco para la aplicación de las disposiciones de la presente Directiva.
Los Estados miembros podrán autorizar el uso de las mismas a partir de la fecha de entrada en vigor del presente Reglamento.
CP842E,CP842ME y otros
los modelos de la serie XP XP241, XP242, XP243;
Las series XP se dividen en XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
Parámetros y configuración del dispositivo
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad | Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Control remoto | Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
