Datos del producto:
Pago y Envío Términos:
|

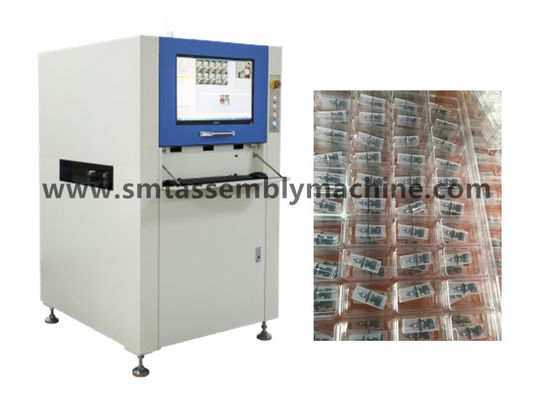

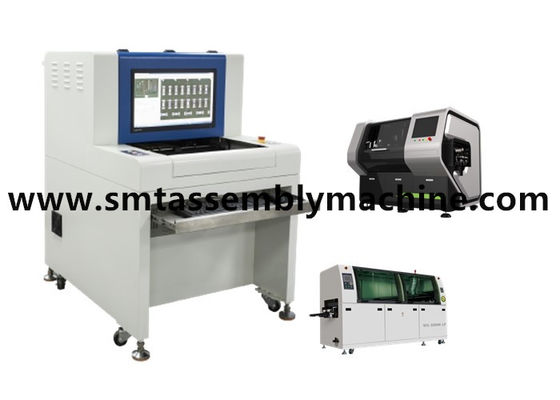

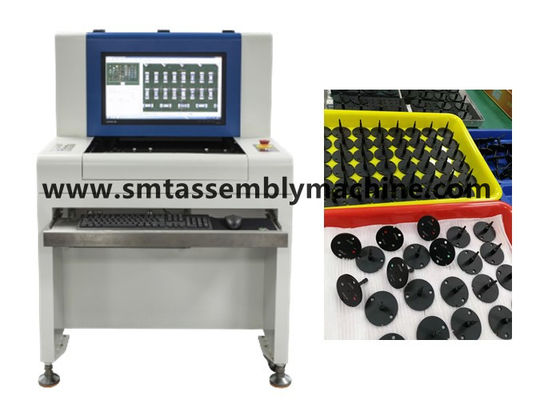

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Onda sin plomo que suelda después |
| Método de detección: | inspección del Multi-panel | Cobertura de la detección: | componentes quebrados y flotantes |
| Resaltar: | Hervidor de arroz AOI Inspection Machine,Tablero AOI Inspection Machine de PCBA,Equipo óptico automatizado off-line de la inspección |
||
La función del equipo de ensayo AOI es detectar productos defectuosos en el control de placas PCBA.
Después de la soldadura en onda del enchufe DIP: más estaño, menos estaño, agujero de estaño, cortocircuito, pin no fuera, etc.
Después del horno SMT: piezas faltantes, desalineación, piezas equivocadas, polaridad inversa, rotura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.
Máquina de línea de separación de equipos y máquina en línea.
Modelos fuera de línea: productos para parches de detección X1, productos complementarios de detección X3;
Modelos en línea: productos de parches de detección de fotos de la cámara X5, productos complementarios de detección de fotos de la cámara X6.
Función de AOI: tasa de detección efectiva de AOI: más del 99% (tasa de detección manual: aproximadamente 70%);
Reducción de mano de obra: 2-4 personas por línea de producción, alta eficiencia de detección;
A través de la función de resumen de productos, los defectos de proceso se pueden contar con precisión y controlar de manera efectiva;
La estabilidad es mucho mayor que la mano de obra manual, y el uso a largo plazo puede reducir significativamente el costo general;
Puede mejorar la fortaleza global de la empresa y mejorar efectivamente su competitividad general.
Los modelos clásicos aproximados de las máquinas JUKI SMT son los siguientes:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Se aplicarán las siguientes medidas:
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
JUKI Máquina SMT de serie completa de la serie KJ
La serie KE KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
La serie FX FX-1/FX-2/FX-3 es una máquina de alta velocidad
RX-6 RX-7 FX-3RL
Máquina de colocación especial de LED de la serie JX JX-100 JX-200 JX-300LED JX-350LED
KD-2077 máquina SMT inteligente de alta velocidad RS-1
El JUKI KJ-01 KJ-02 KJ01 KJ02
¿Qué es eso?X1/X3 Parámetros técnicos del equipo de inspección óptica AOI fuera de línea
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad |
Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Control remoto | Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
