Datos del producto:
Pago y Envío Términos:
|

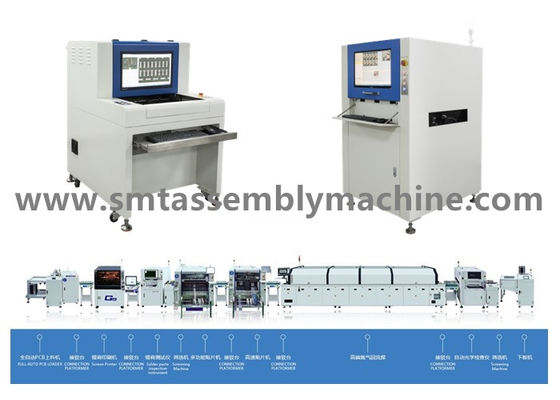

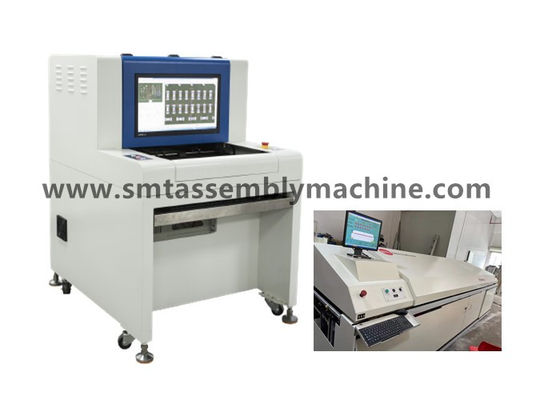

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Detecte las placas del palillo del selfie |
| Método de detección: | Análisis blanco y negro de la gravedad específica | Cobertura de la detección: | Más lata, agujero de la lata, menos lata Tin Cave |
| Resaltar: | PCBAS automatizó la máquina óptica de la inspección,máquina óptica automatizada rápida de la inspección,Equipo off-line de la inspección del aoi |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. es un fabricante profesional de equipos electrónicos que integra I + D, producción y ventas, produciendo: equipo de prueba AOI, máquina de conexión AI, soldadura de onda,soldadura por reflujo, plataforma de conexión, máquina automática de carga y descarga, máquina de apilamiento, máquina de esquina y otros equipos; el almacén tiene equipos de segunda mano: máquina de colocación Panasonic,Máquina de colocación Yamaha, máquina de colocación JUKI, máquina de colocación Samsung, máquina de colocación EZ-pass doméstica, máquina de colocación de plataforma doméstica, máquina de impresión, soldadura de reflujo y otros equipos de apoyo;El almacén tiene accesorios: motores, tablas, cabezas láser, accesorios FEEDER, boquillas, etc.
Equipo de ensayo de AOI para la detección de placas PCBA:
Más estaño, menos estaño, agujeros de estaño, cortocircuito, sin alfileres, etc.
Después del horno SMT: piezas faltantes, desalineación, error de pieza, inversión de polaridad, fractura, contaminación, menos estaño, más estaño, cortocircuito, soldadura virtual, etc.
Función de AOI: tasa de detección efectiva de AOI: más del 99% (tasa de detección manual es de aproximadamente 70%);
Reducción de mano de obra: 2-4 personas por línea de producción, alta eficiencia de pruebas;
A través de la función de resumen de productos, los defectos de proceso se pueden contar con precisión y controlar de manera efectiva;
Principio de AOI: Utilice principios ópticos modernos y tecnología de cámara digital para tomar fotos en tiempo real de objetos detectados,
Analiza y procesa las imágenes capturadas a través de computadoras y software especializado, y genera automáticamente resultados de detección.
La estabilidad es mucho mayor que la mano de obra manual, y el uso a largo plazo puede reducir significativamente el costo general;
YAMAHA gama completa de máquinas de colocación:
El número de unidades de producción de los productos incluidos en el anexo I del Reglamento (CE) n.o 1907/2006 será el siguiente:
Máquina de colocación de gama completa de Samsung:
Se trata de un sistema de control de las emisiones de gases de efecto invernadero y de los gases de efecto invernadero.
¿Qué es eso?X1/X3 Parámetros técnicos del equipo de inspección óptica AOI fuera de línea
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad |
Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Control remoto | Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Rango de tamaños de PCB | 50×50 mm (min) √430×330 mm (máximo) |
| Rango de espesor de los PCB | 0.3 a 5 mm |
| Despliegue de los bordes del sistema de sujeción de PCB | - ¿ Por qué?3.5 mm Bajo:3.5 mm |
| Peso máximo de los PCB | 3 kilos |
| Flexible de PCB | < 5 mm o el 2% de la longitud diagonal del PCB |
| Altura de la red superior e inferior del PCB | El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
