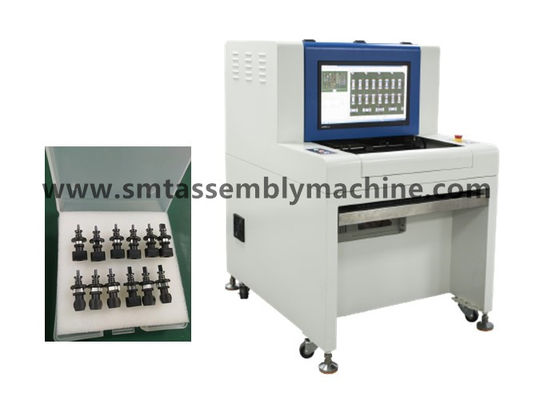

Tablero de control al aire libre off-line de poder del reflector de la detección visual de AOI Inspection Machine SZ-X3 de la INMERSIÓN

Ampliación de imagen : Tablero de control al aire libre off-line de poder del reflector de la detección visual de AOI Inspection Machine SZ-X3 de la INMERSIÓN Mejor precio

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	WANBO
Certificación:	CE
Número de modelo:	SZ-X3

Pago y Envío Términos:

Cantidad de orden mínima:	1 pieza/piezas
Precio:	Negotiate
Detalles de empaquetado:	1. Caja de madera y paquete de vacío 2. Según sus requisitos
Condiciones de pago:	T/T, Western Union, Paypal, tarjeta de crédito
Capacidad de la fuente:	50 PCS/mes

Contacto

Descripción detallada del producto

Nombre del producto:	Equipo de prueba de AOI	Modelo:	SZ-X3
Dimensión:	10709001310mm	Control:	Fuente del reflector y de alimentación del reflector
Método de detección:	Función de la importación de los datos del cad	Cobertura de la detección:	Examine la calidad del metapart
Resaltar:	INMERSIÓN AOI Inspection Machine , Detección visual AOI Inspection Machine , Aoi Pcb Machine de alta velocidad

Control de la potencia de los reflectores en exteriores Yamaha YS24

Máquina de inspección DIP AOI lámpara de calle exterior tabla de control de potencia de alta potencia

Calidad de control de la máquina SMT AOI SZ-X3 para tablero de control de potencia al aire libre de 100 W y 200 W

Panel de control de potencia de la lámpara LED desconectado AOI SZ-X3 detección de calidad después de la soldadura

Equipo de inspección óptica AOI SZ-X3 inspecciona el tablero de control de navegación del vehículo

Equipo de ensayo óptico AOI comprueba la calidad de control de la placa de barra selfie

SMT Dispositivo de detección AOI fuera de línea SZ-X3 comprueba el cortocircuito de la placa del ventilador USB

SMT Equipo de inspección AOI SZ-X3 fuera de línea comprueba la soldadura de placas de circuito del ventilador

Equipo de recogida y colocación de plataformas de carga para vehículos de inspección de visión AOI SZ-X3 fuera de líneaYamaha YS20

Shenzhen Wanbo High tech Co., Ltd. produce equipos de prueba AOI, máquina de conexión AI, soldadura por onda, soldadura por reflujo, plataforma de conexión, cargador automático, apilador,máquinas de esquina y otros equipos;
Ventas de montajes de segunda mano: montajes Matsushita, montajes Yamaha, montajes JUKI, montajes Samsung, montajes domésticos EZ y montajes domésticos de plataformas, máquinas de impresión,Soldadura por reflujo, soldadura y otros equipos de apoyo;
Venta de accesorios: motores, placas, cabezas láser, accesorios FEEDER, boquillas, etc.

Funciones de software potentes
1Extracción de color, análisis estadístico
2.Reconocimiento de caracteres (OCR). Puede generar y exportar informes diarios, semanales y mensuales
3.Análisis de la distancia de color Interconexión multi-máquina
4. IC puenteado Biblioteca estándar de componentes construidos por sí mismos
5Análisis de gravedad específica en blanco y negro
6Análisis de la luminancia Identificación y detección automáticas de la superficie inferior
7.Análisis de similitud gráfica Detección de múltiples paneles
8Importar datos de.CAD
9.Función de estadísticas de SPC Programación fuera de línea
10.Gestión del nivel de operación Escaneo de códigos de barras

Parámetros técnicos del equipo de inspección óptica AOI fuera de línea

Especificaciones funcionales

Placa de circuito probada Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda

Método de detección Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.)

La cámara Cámara digital inteligente a todo color

Resolución/rango visual/velocidad Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV

La velocidad de detección es < 260 ms/FOV.

Opcional: 15 μm/FOV de píxeles: 24,42 mm X 18,54 mm Velocidad de detección < 240 ms/FOV

Opcional: 10μm/Pixel FOV: 16.28mm X12.36mm Velocidad de detección < 220ms/FOV

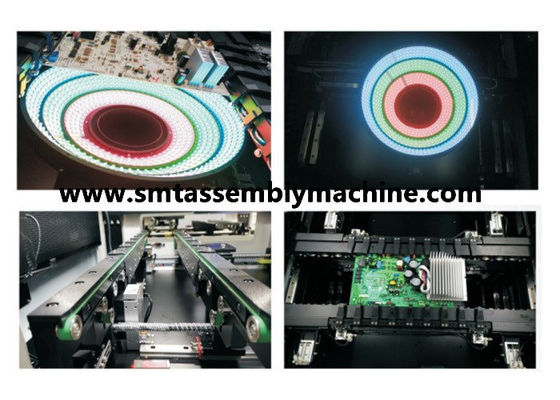

fuente de luz Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color)

Modo de programación Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia

Control remoto Control remoto, visualización, arranque o parada del funcionamiento de la máquina, modificación de programas, etc. en cualquier momento, en cualquier lugar, en cualquier momento, en cualquier lugar a través de la red TCP/IP

Detectar el tipo de cobertura Desviación, menos estaño, cortocircuito, contaminación, piezas faltantes, sesgo, monumento de pie, pie de lado, volteado, piezas equivocadas, daño, altura flotante, polaridad, soldadura virtual, soldadura vacía,Derramamiento de pegamento, agujero de estaño, pin no fuera, etc.

Características especiales Múltiples programas se ejecutan al mismo tiempo, soporta el programa de retiro automático; piezas giratorias de 0-359° (en 1°)

Pruebas mínimas de piezas 10μm:01005 chip y IC de 0,3 pitch

Resumen de las características del producto y reglamentación del proceso Registro de datos de prueba en todo el proceso y realizar estadísticas y análisis, cualquier área puede ver el estado de producción y análisis de calidad, y la salida de Excel, Txt y otros formatos de archivo

Sistema de códigos de barras Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala)

Modo de servidor El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI.

sistema operativo Windows7 profesional también

Compruebe la salida del resultado Monitor LCD de 22 pulgadas

Especificaciones del sistema

Rango de tamaños de PCB 50×50 mm (min) √430×330 mm (máximo)

Rango de espesor de los PCB 0.3 a 5 mm

Despliegue de los bordes del sistema de sujeción de PCB - ¿ Por qué?3.5 mm Bajo:3.5 mm

Peso máximo de los PCB 3 kilos

Flexible de PCB < 5 mm o el 2% de la longitud diagonal del PCB

Altura de la red superior e inferior del PCB El lado superior del PCB: 30 mm El lado inferior del PCB: 60 mm

Sistema de transporte Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB

Altura del transportador sobre el suelo De una longitud de entre 850 y 920 mm

Flujo del transportador / tiempo El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos

El conductor de la plataforma X/Y Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X

Fuente de alimentación/presión de aire AC230V 50/60 Hz inferior a 1KVA / no es necesario

Peso del dispositivo Aproximadamente 350 kg.

Factor de forma del dispositivo Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo.

Temperatura y humedad ambiente 10 a 35 °C 35 a 80% de H.R. (no condensante)

Seguridad de los equipos Cumple con las normas de seguridad CE

¿Qué es eso?X1/X3

- No, no es así.	Nombre	Marca del producto	Unidad	cantidad
1	el tren guía	Taiwán Shangyin	El PCS	4
2	Parafusos de plomo	Taiwán Shangyin	El PCS	2
3	Montura de eje	Taiwán Shangyin	conjuntos	2
4	Motores y accionamientos	Mitsubishi o Panasonic	conjuntos	2
5	la cámara	Cámara de 5 millones de píxeles de color	conjuntos	1
6	lente	Utron de Japón	El PCS	1
7	Tarjeta deportiva	- ¿ Por qué?	conjuntos	1
8	Fuente de luz de color	Fuente de luz coaxial de cuatro colores RGB	conjuntos	1
9	Los demás dispositivos	- ¿ Qué?	El PCS	2
10	Fuente de alimentación de conmutación	Taiwán Mingwei	El PCS	1
11	Protector contra fugas	Schneider/CHNT y otras empresas	El PCS	1
12	Está vacío.	Schneider/CHNT y otras empresas	El PCS	3
13	Relayes intermedios	- ¿ Qué?	conjuntos	2
Configuración del IPC	El ordenador	Chasis de la CIP	El PCS	1
	muestra	Lenovo 22" también.	El PCS	1
	Procesador	Intel i5 cuádruple núcleo	conjuntos	1
	placa central	Tarjetas base de control industrial
	memoria	El Kingston 4G
	disco duro	Las unidades de seguridad de la unidad
	Fuente de alimentación del chasis	350 W

Tablero de control al aire libre off-line de poder del reflector de la detección visual de AOI Inspection Machine SZ-X3 de la INMERSIÓN 0

Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
