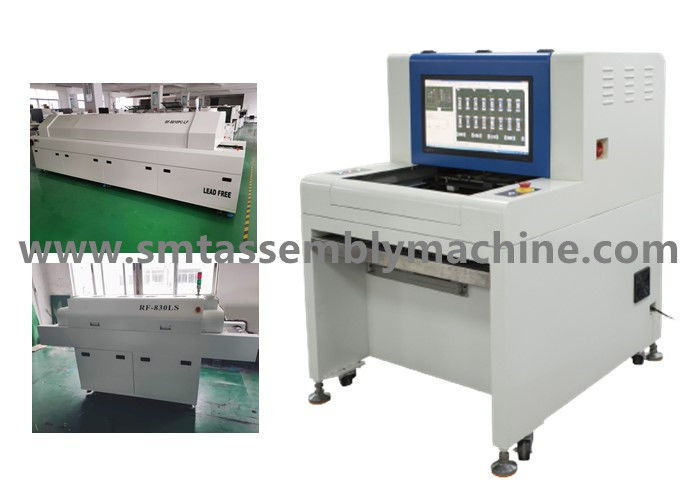

Remiendo visual de AOI Inspection Machine SMT del tablero de la tableta PCBA
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Compruebe las juntas de la soldadura en el tablero de adaptador de impresora |
| Método de detección: | Figura análisis de la semejanza | Cobertura de la detección: | Junta de la soldadura del tablero de adaptador de impresora |
| Alta luz: | Tablero AOI Inspection Machine de la tableta PCBA,AOI Inspection Machine visual,Remiendo AOI Machine de SMT |
||
Remiendo óptico automatizado de SMT del aoi de la inspección de la inspección visual del tablero de la tableta PCBA
Prueba óptica de la máquina AOI de la inspección de SMT la calidad del tablero de la impresora PCBA
Detección visual off-line Yamaha YS24 del reflector de poder de control de la INMERSIÓN al aire libre AOI SZ-X3 del tablero
Tablero de control de alta potencia al aire libre de poder de la lámpara de calle de AOI Inspection Machine de la INMERSIÓN
Calidad del control de máquina de SMT AOI SZ-X3 para el tablero de control al aire libre de poder de 100W 200W
Detección off-line de la calidad del tablero de control de poder de la lámpara del LED AOI SZ-X3 después de soldar con autógena
El equipo óptico de la inspección de AOI SZ-X3 examina el tablero de control de exploración del coche
El equipo óptico de prueba de AOI comprueba la calidad del control de la placa de la barra del selfie
Shenzhen Wanbo Co. de alta tecnología, Ltd. produce el equipo de prueba de AOI, máquina enchufable del AI, onda que suelda, el soldar el soldar de flujo, la plataforma de la conexión, el cargador automático, el apilador, la máquina de la esquina y el otro equipo;
Ventas de mounters de segunda mano: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters nacionales del paso de EZ y mounters de la plataforma, impresoras nacionales, el soldar de flujo equipo que suelda y otro favorable;
Ventas de los accesorios: los motores, placas, laser dirigen, ALIMENTADOR de los accesorios, las bocas, etc.
Función potente del software
1. extracción del color, análisis estadístico, programación off-line de la función estadística del proceso estadístico;
2. reconocimiento de caracteres (OCR). Exploración llana del código de barras de la gestión de la operación;
3. análisis de la distancia del color, interconexión multi de la máquina, análisis blanco y negro de la gravedad específica
4. el uno mismo del puente de IC construyó la biblioteca estándar componente;
5. reconocimiento automático y detección del fondo del análisis del brillo;
6. función de la importación de los datos del cad, que puede generar y exportar informes diarios, semanales, y mensuales;
7. análisis de la semejanza del gráfico para la detección multi del panel.
Categoría de la boca de la succión completa
Boca de la lente convexa
Mounter y accesorios del microprocesador de Panasonic
Exhibición de algunos tipos de componentes de SMD
Undertake modificó negocio de la boca para requisitos particulares
Fábrica del caso
Mounter CM602-L de Panasonic
Equipo de la inspección
Equipo de prueba de AOI
Tablero de PCBA para detectar SMD
Máquina off-line
Máquina en línea
Tableros de la prueba PCBA
inspección del horno de la Poste-onda
Caso de AOI
Capacidad de la detección
Detección de productos de PCBA
Parámetrosde SZ-X1/X3Technicaldelequipoópticooff-linede lainspeccióndeAOI
| Especificaciones funcionales | |
| Placa de circuito probada | Horno del pre-flujo del horno del flujo de SMT, inspección del tablero del poste-circuito, el pre-soldar que suelda de la onda, inspección del tablero del poste-circuito de la onda que suelda |
| Método de detección | Extracción del color, modelado estadístico, comparación a todo color de la imagen, ajuste automático de parámetros según diversos puntos de la detección (tales como compensación, polaridad, cortocircuito, etc.) |
| Cámara | Cámara digital elegante a todo color |
| Resolución/gama visual/velocidad |
Opcional: FOV 25μm/Pixel: velocidad de la detección de 40.70m m X30.90mm< 270ms=""> Estándar: FOV 20μm/Pixel: velocidad de la detección de 32.56mm×24.72m m<260ms> Opcional: FOV 15μm/Pixel: velocidad de la detección de 24.42m m X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidad de la detección de 16.28m m X12.36mm< 220ms=""> |
| fuente de luz | Alta fuente de luz coaxial de la torre LED del anillo del brillo RRGB (luz del color) |
| Modo de programación | Escritura manual, el enmarcar automático, importación de los datos del cad y bibliotecas automáticas de la correspondencia |
| Características especiales | Los programas múltiples corren al mismo tiempo, apoyan programa automático de memoria; piezas de rotación 0-359° (en 1°) |
| Prueba mínima de la parte | el 10µm: 01005chip y 0.3pitch IC |
| Proceso estadístico y regulación de proceso | Los datos de prueba de registro en el proceso y realizar estadísticas y análisis, cualquier área pueden ver la situación de la producción y análisis de la calidad, y salida Excel, Txt y otros formatos de archivo |
| Sistema del código de barras | Reconocimiento de la cámara y transmisión del código de barras (1D o 2.o código), y función automáticos de la multi-marca (mala nota incluyendo) |
| Modo de servidor | Usando un servidor central, varios conjuntos de datos de AOI pueden centralmente ser manejados |
| sistema operativo | Profesional Windows7 |
| Compruebe la salida del resultado | monitor LCD de 22 pulgadas |
| Especificaciones de sistema | |
| Sistema de transportador | Abertura y contracción automáticas de accesorios bilaterales, remuneración automática de la deformación de doblez del PWB |
| Altura del transportador sobre la tierra | 850 a 920 milímetros |
| Flujo/tiempo del transportador | El PWB se mueve en tiempo de la dirección In/out de Y: 2,5 segundos |
| Conductor de la plataforma de X/Y | Atornille impulsado por motor, colocando exactitud < 20=""> |
| Fuente de alimentación/presión de aire | AC230V 50/60 herzios menos que 1KVA/no requerido |
| Peso del dispositivo | APROXIMADAMENTE 350KG |
| Factor de forma del dispositivo | 1070×900×1310m m (L×W×H) |
| Temperatura ambiente y humedad | derecho de 10~35°C el 35~80% (sin condensación) |
| Seguridad del equipo | Cumple con estándares de seguridad del CE |
Extremidad: El marco que falta del resistor es el mismo marco de la detección que el marco incorrecto de la parte, que detecta principalmente la investigación de seda.
