Datos del producto:
Pago y Envío Términos:
|

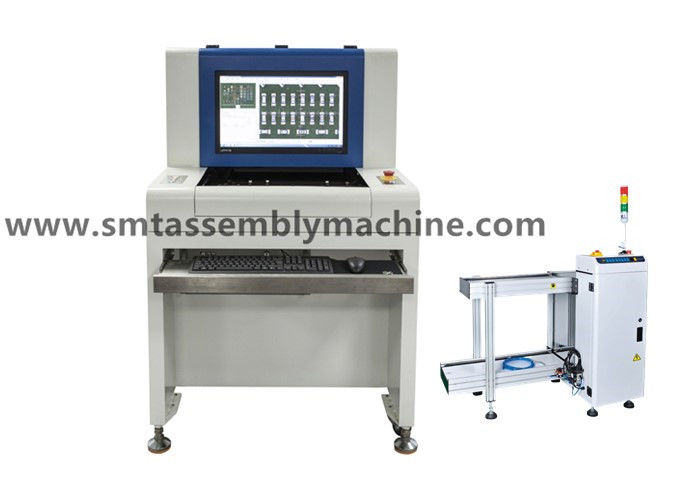

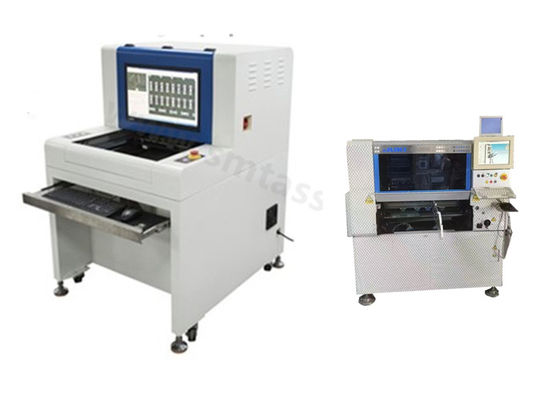

| Nombre del producto: | Equipo de prueba de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensión: | 1070*900*1310mm | Control: | Tira del poder del monitor de computadora |
| Método de detección: | Análisis del contraste de la imagen | Cobertura de la detección: | Elementos del tablero de poder del monitor de computadora |
| Resaltar: | 1D SMT AOI Machine,SMT de alta velocidad AOI Machine,La velocidad automatizó el equipo óptico de la inspección |
||
Shenzhen Wanbo High tech Co., Ltd. produce equipos de prueba AOI, máquina de conexión AI, soldadura por onda, soldadura por reflujo, plataforma de conexión, cargador automático, apilador,máquinas de esquina y otros equipos;
Ventas de montajes de segunda mano: montajes Matsushita, montajes Yamaha, montajes JUKI, montajes Samsung, montajes domésticos EZ y montajes domésticos de plataformas, máquinas de impresión,Soldadura por reflujo, soldadura y otros equipos de apoyo;
Venta de accesorios: motores, placas, cabezas láser, accesorios FEEDER, boquillas, etc.
Funcionalidad de software potente
1Extracción de color, análisis estadístico, programación fuera de línea de la función estadística SPC;
2. Reconocimiento de caracteres (OCR).
3Análisis de distancia en color, interconexión de múltiples máquinas, análisis de gravedad específica en blanco y negro
4. Puente de IC auto-construido biblioteca estándar de componentes;
5. Reconocimiento y detección automáticos de la superficie inferior del análisis de brillo;
6. Función de importación de datos CAD, que puede generar y exportar informes diarios, semanales y mensuales;
7Análisis de similitud gráfica para la detección de múltiples paneles.
Lentes de las lámparas de LED
Condiciones óptimas 0,155 sec/chip (23300CPH)
Máquina de colocación Yamaha
Boquilla de succión
Accesorios de Yamaha
Máquina de colocación SMT
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II también
Yamaha YV100Xe
Máquina de colocación Yamaha YV100Xe
Vista desde la máquina
Display de la máquina
Línea de parches SMT
Display del equipo de la línea de producción SMT
Parches SMT y equipo de inspección
Luz alta: escoger y colocar la boquilla de vacío, el alimentador SMT
Máquinas de colocación de la serie CM de Panasonic y accesorios
máquina de colocación de componentes
Máquina de colocación de velocidades medianas y altas
Máquina de colocación SMT
Máquina de colocación de Panasonic
Máquina de colocación Yamaha
Máquina de colocación de Samsung
Máquina de colocación JUKI
¿Qué es eso?X1/X3Parámetros técnicos del equipo de inspección óptica AOI fuera de línea
| Especificaciones funcionales | |
| Placa de circuito probada | Horno de reflujo SMT horno de pre-reflujo, inspección posterior de la placa de circuito, pre-soldadura por soldadura en onda, inspección posterior de la placa de circuito por soldadura en onda |
| Método de detección | Extracción de color, modelado estadístico, comparación de imágenes a todo color, ajuste automático de parámetros de acuerdo con diferentes puntos de detección (como desplazamiento, polaridad, cortocircuito, etc.) |
| La cámara | Cámara digital inteligente a todo color |
| Resolución/rango visual/velocidad |
Opcional: 25 μm/FOV de píxeles: 40,70 mm X 30,90 mm Velocidad de detección < 270 ms/FOV La velocidad de detección es < 260 ms/FOV. Opcional: 15 μm/FOV de píxeles: 24,42 mm X 18,54 mm Velocidad de detección < 240 ms/FOV Opcional: 10μm/Pixel FOV: 16.28mm X12.36mm Velocidad de detección < 220ms/FOV |
| fuente de luz | Fuente de luz LED de torre de anillo coaxial RRGB de alto brillo (luz de color) |
| Modo de programación | Escritura manual, encuadre automático, importación de datos CAD y bibliotecas automáticas de correspondencia |
| Características especiales | Múltiples programas se ejecutan al mismo tiempo, soporta el programa de retiro automático; piezas giratorias de 0-359° (en 1°) |
| Pruebas mínimas de piezas | 10μm:01005 chip y IC de 0,3 pitch |
| Resumen de las características del producto y reglamentación del proceso | Registro de datos de prueba en todo el proceso y realizar estadísticas y análisis, cualquier área puede ver el estado de producción y análisis de calidad, y la salida de Excel, Txt y otros formatos de archivo |
| Sistema de códigos de barras | Reconocimiento automático por cámara y transmisión de código de barras (código 1D o 2D) y función de marcas múltiples (incluida la marca mala) |
| Modo de servidor | El uso de un servidor central permite gestionar de forma centralizada varios conjuntos de datos de AOI. |
| sistema operativo | Windows7 profesional también |
| Compruebe la salida del resultado | Monitor LCD de 22 pulgadas |
| Especificaciones del sistema | |
| Sistema de transporte | Apertura y retracción automáticas de los accesorios bilaterales, compensación automática de la deformación de la curvatura del PCB |
| Altura del transportador sobre el suelo | De una longitud de entre 850 y 920 mm |
| Flujo del transportador / tiempo | El PCB se mueve en dirección Y Tiempo de entrada/salida: 2,5 segundos |
| El conductor de la plataforma X/Y | Motor de tornillo, precisión de posicionamiento < 20μm; el PCB está fijo y la cámara se mueve en dirección X |
| Fuente de alimentación/presión de aire | AC230V 50/60 Hz inferior a 1KVA / no es necesario |
| Peso del dispositivo | Aproximadamente 350 kg. |
| Factor de forma del dispositivo | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Temperatura y humedad ambiente | 10 a 35 °C 35 a 80% de H.R. (no condensante) |
| Seguridad de los equipos | Cumple con las normas de seguridad CE |
Consejo: El marco que falta de la resistencia es el mismo marco de detección que el marco de la pieza equivocada, que detecta principalmente la cribada de seda.
